所属系列： 气动蝶阀
名    称： 气动衬胶蝶阀
型    号： D671J

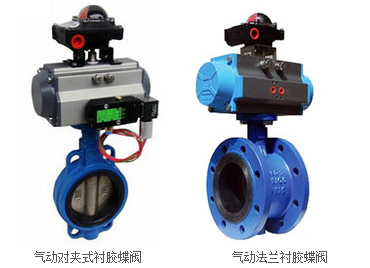

检索关键字： 气动衬胶蝶阀、气动对夹式衬胶蝶阀 、 气动法兰衬胶蝶阀

气动衬胶蝶阀

  • 阀门型号：D671J,D641J
  • 通径规格：DN50～DN1200
  • 结构形式：中线式
  • 阀体材质：球墨铸铁、铸钢WCB、不锈钢304、316
  • 公称压力：PN6、PN10、PN16
  • 适用温度：-40℃～150℃
  • 应用范围：气体、水、油品、腐蚀性介质等
  • 产品特点：具有防腐、耐磨、无毒、防霉等特点，有极佳的密封性能
    • 气动衬胶蝶阀（气动橡胶环保防腐蝶阀）是指通过高温的方式将橡胶与蝶阀中的阀体硫化成一体，按连接方式一般分为法兰式与对夹式，并可根据不同工况的使用要求选择不同性能的密封结构（全衬胶蝶阀、半衬胶蝶阀），以满足在不一样的应用场所下保证气动衬胶蝶阀能够正常的使用。气动衬胶蝶阀不仅具有防腐、耐磨、无毒、防霉等特点，并且有极佳的密封性能，随着化学防腐蚀合成橡胶在蝶阀上的应用， 衬胶气动蝶阀的使用量也一直在不断的提升。
    气动衬胶蝶阀应用范围：
    衬胶气动蝶阀适用于各种不同类型工业管道中液体和气体（包括蒸气）等介质的输送，以及弱腐蚀性流体介质的使用工况当中，做开关两位控制或介质流量大小调节。工作温度一般不超过180℃，公称压力≤1.6MPa，广泛应用于食品、医药、化工、石油、电力、轻纺、造纸等场所。
     气动衬胶蝶阀性能特点：
    1、采用衬胶无销，保证了介质与金属完全隔离，提高了产品的可靠性。
    2、密封面耐磨性好(橡胶耐磨性是铜的七倍)。
    3、可以任何位置安装，维修方便。
    4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
    5、橡胶材料无任何毒性，并且抗菌、抗霉，产品价格是不锈钢阀门的三分之一。
     气动衬胶蝶阀技术参数：
    公称通径 DN50～DN1200(mm)
    压力等级 PN0.6、1.0、1.6MPa
    连接方式 对夹式、法兰连接
    驱动方式 气动控制（气源驱动,压缩空气）
    适用温度 各种橡胶：-20℃～150℃
    泄露量 符合标准（可达零泄露）
    密封结构 半衬胶密封、全衬胶密封
    工作场合 水、气体、油品及弱腐蚀性流体等(常温常压场合)
    控制方式 开关两位模式（气开气关），调节型（4～20mA模拟量信号控制）
    气动衬胶蝶阀标准规范：
    设计制造标准：GB/T 12238-2008
    结构长度标准：GB/T 12221-2005
    连接法兰标准：GB/T 9113
    压力温度等级：GB/T 12224-2005
    试验检验标准：GB/T 13927-2008
    气动衬胶蝶阀零件材料：
    阀 体：铸铁、球墨铸铁、碳钢、不锈钢
    蝶 板：铸铁、球墨铸铁、碳钢、不锈钢 完全包覆橡胶或氟塑料
    阀 杆：碳钢镀镍磷、不锈钢
    阀座密封圈：天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM
    密封圈使用温度：丁腈橡胶X≤80度； 耐磨橡胶X6≤150度； 氯丁橡胶≤120度； 氟橡胶X7≤150度；
     气动衬胶蝶阀性能规范：
    公称通径 DN（mm） 50～1200
    公称压力 PN（MPa） 0.6 1.0 1.6
    试验压力 强度试验 0.9 1.5 2.4
    密封试验 0.66 1.1 1.76
    气密封试验 0.6 0.6 0.6
    作用形式 双作用（气开气关）、单作用（常闭、常开）
    可选附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

    声明：本文中所有文字、数据、图片均只适用于参考，阀门性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-61128612。上海惠夏阀门制造有限公司官网：www.shhxv.com。
