所属系列： 气动蝶阀
名    称： 气动软密封蝶阀
型    号： D671X
检索关键字： 气动软密封蝶阀、气动对夹式软密封蝶阀、气动法兰软密封蝶阀

气动软密封蝶阀

  • 阀门型号：D671X，D641X，D671F46，D641F46
  • 通径规格：DN50～DN1200
  • 结构形式：中线型（对夹式，法兰）
  • 阀体材质：球墨铸铁、铸钢WCB、不锈钢304、316
  • 公称压力：PN6、PN10、PN16
  • 适用温度：-40℃～150℃
  • 应用范围：水、气体、油品、腐蚀性介质等
  • 产品特点：密封性能好，耐老化、耐腐蚀，使用寿命长
    • 气动软密封蝶阀是一种防腐蚀性和密封性较好的中线型蝶阀，一般分为法兰或对夹式连接，可用于含有腐蚀性介质及泄露量要求较高的常温常压场合。气动软密封蝶阀采用密封结构，密封材料有橡胶、聚四氟乙烯等，泄露量可达到零泄露。由于结构特征的限制，气动软密封蝶阀不适用于高温、高压及抗磨损等行业，只适合在常温环境和低压、中压等场所做开关切断和调节流量使用。
    气动软密封蝶阀参数说明：
    公称通径 DN50～DN1200(mm)
    压力等级 PN1.0、1.6、2.5MPa
    连接方式 对夹或法兰连接
    阀芯形式 碟板式
    驱动方式 气源驱动,压缩空气5～7bar(可带手轮)
    动作范围 0～90°
    密封材质 各种橡胶、聚四氟乙烯
    工作场合 各种腐蚀性介质等(常温常压、低温低压场合)
    附件选项 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
    控制方式 开关两位控制,气开、气关式、弹簧复位、智能调节型(4～20mA模拟量信号)

    气动软密封蝶阀优点：
    1、结构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物。
    2、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。

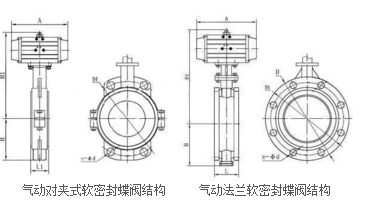

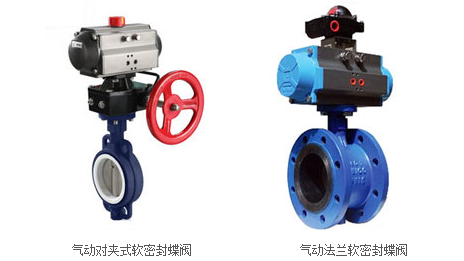

    3、分为气动对夹式软密封蝶阀和气动法兰软密封蝶阀，满足不同管道。
    4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
    5、密封材料耐老化、耐腐蚀，使用寿命长。
    气动软密封蝶阀密封材料：
    材料品种
    氯丁橡胶
    丁腈橡胶
    乙丙橡胶
    聚四氟乙烯
    硅橡胶
    氟橡胶
    代号
    ×或 0rJ
    XA或orJA
    XB或orJB
    xC、JC或0rF
    XD或orJD
    × E或orJE
    耐最高温度
    82℃
    93℃
    150℃
    232℃
    250℃
    204℃
    耐最低温度
    -40℃
    -40℃
    -40℃
    -268℃
    -70℃
    -23℃
    适用工作温度
    ≤65℃
    ≤80℃
    ≤120℃
    ≤200℃
    ≤200℃
    ≤180℃

    气动软密封蝶阀和气动硬密封蝶阀的区别：

    1、软密封蝶阀多为中线型，硬密封多为单偏心、双偏心、三偏心蝶阀结构。
    2、软密封用于常温环境。硬密封可用于低温、常温、高温等环境。
    3、软密封使用于低压-常压，硬密封还可以使用于中高压。
    4、软密封和三偏心硬密封蝶阀密封性能比较好，三偏心蝶阀在高压高温环境下可以保持良好的密封。
    5、软密封蝶阀的优点是密封性能好，缺点是容易老化、磨损、使用寿命短。
    6、硬密封蝶阀使用寿命长，但是密封性相对比软密封差。

    声明：本文中所有文字、数据、图片均只适用于参考，阀门性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-61128612。上海惠夏阀门制造有限公司官网：www.shhxv.com。
