所属系列： 气动蝶阀
名    称： 防爆气动蝶阀
型    号： FBD671X
检索关键字： 防爆气动蝶阀、气动法兰防爆蝶阀 、气动对夹式防爆蝶阀

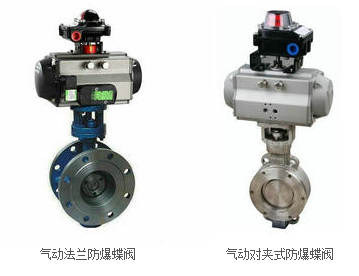

防爆气动蝶阀

  • 阀门型号：FBD671X，FBD641X，FBD673H，FBD643H
  • 通径规格：DN50～DN1200
  • 结构形式：中线型，三偏心（对夹式，法兰）
  • 阀体材质：铸钢WCB、不锈钢304、不锈钢316
  • 公称压力：PN6、PN10、PN16、PN25、PN40
  • 适用温度：-40℃～450℃
  • 应用范围：可燃气体、气体、液体、粉尘等介质
  • 产品特点：启闭快，可远程控制，适用于易燃易爆的场所
    • 防爆气动蝶阀主要由气动执行机构和蝶阀组成，另加附件防爆电磁换向阀、防爆限位开关、防爆定位器、手操机构等，按连接形式不同可分为法兰式与对夹式，根据使用条件选用不同的密封材质，分为硬密封（高温高压）和软密封（常温常压）。气动防爆蝶阀主要用来做截断介质使用，亦可根据工况需要装配上阀门定位器，输入4-20mA模拟量及0.4-0.7Mpa气源压力对介质流量、压力等进行调节控制。
    防爆气动蝶阀应用范围：
    气动防爆蝶阀适用于易燃易爆的气体、液体、粉尘等介质，且防爆等级为EXdII BT4隔爆型。可广泛用于给排水、污水、水处理环保、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业。
    防爆气动蝶阀技术参数：
    公称通径 DN50～DN1200(MM)
    公称压力 PN0.6、1.0、1.6、2.5MPa
    连接方式 对夹式或法兰连接
    驱动形式 气动控制（气源驱动,压缩空气4～7bar）
    密封材质 软密封（≤180℃）、金属密封（≤450℃）
    动作范围 0～90°
    泄露量 按GB/T4213-92，为Kv值的10-4，软密封：零泄漏
    阀体材质 碳钢、不锈钢304、316
    作用方式 单作用（常开,常闭）、双作用（气开,气关）
    控制形式 开关型（开关两位控制）、调节型（定位器4-20mA模拟量控制）
    防爆型气动蝶阀附件可选：
    回讯器：也叫限位开关，远程反馈开关信号 （普通型、防爆型可选）；
    电磁阀：双作用选二位五通、单作用选二位三通（普通、防爆；多种电压可选）；
    三联件：可对气源起稳压、过滤作用；
    手轮机构：在气源故障情况下，转动手轮机构，可实现手动开、关阀；
    电-气定位器：输入4～20mA信号,实现阀门调节功能（普通、防爆可选）。
    防爆气动蝶阀性能规范：
    供气压力 0.4～0.7MPa
    气源接口 G1/4"、G1/8"、G3/8"、G1/2"
    环境温度 -30～+70℃
    作用形式 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
    双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
    可配附件 防爆定位器、防爆电磁阀、空气过滤减压器、保位阀、防爆行程开关、防爆阀位传送器、手轮机构等

    声明：本文中所有文字、数据、图片均只适用于参考，阀门性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-61128612。上海惠夏阀门制造有限公司官网：www.shhxv.com。
