所属系列： 气动蝶阀
名    称： 气动法兰蝶阀
型    号： D641X
检索关键字： 气动法兰蝶阀、气动软密封法兰蝶阀、气动硬密封法兰蝶阀

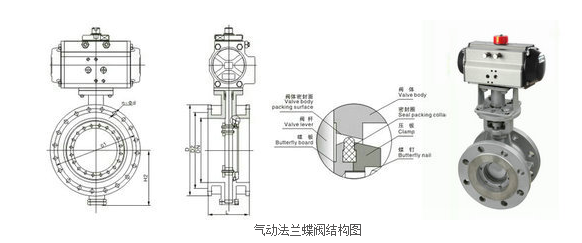

气动法兰蝶阀

  • 阀门型号：D641X，D641F46，D643H
  • 通径规格：DN50～DN1200
  • 结构形式：中线式、三偏心（软密封，硬密封）
  • 阀体材质：碳钢、不锈钢304、不锈钢316
  • 公称压力：PN10、PN16、PN25、PN40
  • 适用温度：软密封≤150℃，硬密封≤450℃
  • 应用范围：气体、水、蒸气、油品、腐蚀性介质等
  • 产品特点：密封可靠，可用于压力高，及口径相对较大的场合
    • 气动法兰蝶阀由法兰式蝶阀与气动执行器组成，蝶阀阀体两端法兰与管道法兰进行连接，具有密封性能相对可靠的优点。气动法兰蝶阀按密封形式可分为弹性密封和金属密封，弹性密封材料有丁晴橡胶、氟橡胶，其中硬密封碟阀为多层次金属硬密封，具有弹性密封的优点，无论在低温情况下均具有优良的密封性能。相比对夹式蝶阀来说，气动法兰蝶阀的可耐压性较高，一般情况下压力高的工况中都采用法兰式蝶阀。
    气动法兰蝶阀优点及应用：
    1，其中金属硬密封蝶阀可保证从超低温至超高温各温度范围都具有较高的密封性能。
    2，气动法兰蝶阀执行器分为单作用和双作用，单作用有常开常闭两种形式，可在紧急情况下复位到初始状态（开启或关闭）。
    3，可装配阀门定位器，对管道介质的各项参数进行比例式调节，实现自动化控制。
    4，流体阻力较小，中大口径的气动法兰蝶阀全开时流通面积较大，启闭迅速省力。
    5，主要适用于石油、冶金、化工、电力、石油、城市供热系统水道管路上以及腐蚀性介质，作为调节和截流设备使用。
    气动法兰蝶阀标准规范：
    设计标准：GB/T2238-1989
    法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
    结构长度:GB/T12221-1989
    压力试验:GB/T13927-1992;JB/T9092-1999
    根据不同控制和要求可选择下列附件：
    切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
    调节型附件：电气定位器、气动定位器、电气转换器。
    气源处理附件：空气过滤减压阀、气源处理三联件。
    气动法兰蝶阀参数说明：
    公称通径 DN50～DN1200(mm)
    公称压力 PN1.0、1.6、2.5、4.0MPa
    连接形式 法兰式连接
    驱动形式 气源驱动（压缩空气5～7bar）
    阀体结构 软密封（中线型），硬密封（双偏心，三偏心）
    适用温度 软密封≤150℃，硬密封≤450℃
    泄露量Q 按GB/T4213-92，为Kv值的10-4，（软密封：零泄露）
    阀体材质 碳钢、不锈钢304、不锈钢316
    控制方式 开关型（开关两位切断），调节型(4～20mA控制)
    作用形式 单作用（常开,常闭,弹簧复位）,双作用（气开气关式）

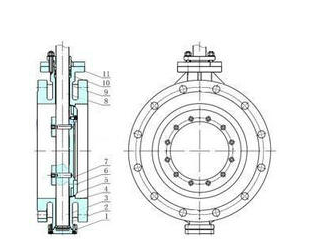

    气动法兰蝶阀工作原理：
    气动法兰蝶阀通过压缩空气进入执行机构，驱动执行器带动蝶板做90度旋转运动，来作为管道开关和调节流量使用。所谓开关模式控制，即只做阀门开启和关闭之用。而调节型控制是在气动执行器装配阀门定位器，输入相应的信号，对蝶阀碟版进行0-90度的任意调节，实现对介质流量、压力、温度等参数的控制。气动法兰蝶阀有弹性密封和金属的密封两种密封型式。弹性密封蝶阀，密封圈可以镶嵌在阀体上或附在蝶板上面，有极好的密封性能，缺点是受温度限制的缺陷不适用于高温场所。采用金属密封的蝶阀能适应较高的工作温度，一般比弹性密封的蝶阀寿命长，但很难做到完全密封。

    声明：本文中所有文字、数据、图片均只适用于参考，阀门性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-61128612。上海惠夏阀门制造有限公司官网：www.shhxv.com。
