所属系列： 气动蝶阀
名    称： 气动真空蝶阀
型    号： GIQ高真空蝶阀
检索关键字： 气动真空蝶阀、气动对夹式真空蝶阀、气动蝶阀

气动真空蝶阀

  • 阀门型号：GIQ高真空蝶阀
  • 通径规格：DN50-DN400
  • 结构形式：对夹式
  • 阀体材质：不锈钢304、316、316L
  • 公称压力：2x105～1.3x10-5
  • 适用温度：丁腈橡胶-25～+80℃,氟橡胶-30～+150℃
  • 应用范围：真空系统，空气及非腐蚀性气体
  • 产品特点：密封性能好，能用于真空状态，也可在低压状态下使用
    • GIQ气动高真空蝶阀是指工作压力低于标准大气压，形成一定真空的阀门，是真空系统中用来调节气流量、切断和接通管路的元件，一般用于控制空气和非腐蚀性气体。气动真空蝶阀的阀板采用夹紧结构，把阀板的密封圈夹紧，泄露量为零，除了能用在真空状态下,也能在低压状态下使用。气动真空蝶阀以压缩空气为动力，带动碟板旋转来作启闭运动，从而达到对管路气流的接通或切断，分为双作用和单作用，单作用具有弹簧复位的作用，可在故障时自动复位。
    1、轴承采用自润滑轴承，摩擦阻力小。
    2、不必从管路上拆卸阀门即可更换蝶板密封圈。
    3、该阀能对介质双向截止，实现可靠的密封，双向零泄漏。
    4、轴封采用具有自动补偿的特殊结构，隔断外界大气与管道的连通，从而保证管道的真空度。
    气动高真空蝶阀技术参数：
    适用范围(Pa) 2x105～1.3x10-5
    漏气率（Pa.L/S) ≤1.3x10-6
    驱动形式 压缩空气（4-7bar）
    介质温度(℃) 丁腈橡胶-25 ~ +80，氟橡胶-30 ~ +150
    法兰标准 GB6070.3-85
    安装位置 任意
    作用形式
    单作用式：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
    双作用式：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
    控制方式   开关型（开关两位控制）
      调节型（4-20mA信号调节流量大小）
    气动高真空蝶阀执行机构：
    执行器型号 GT、AT、AW系列单双作用气动执行器
    供气压力 0.4～0.7MPa
    气源接口 G1/4"、G1/8"、G3/8"、G1/2"
    环境温度 -30～+70℃
    作用形式 单作用执行机构、双作用执行机构
    可选附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

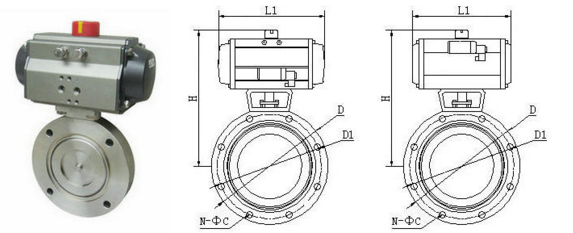

    气动高真空蝶阀连接尺寸：
    公称通径(DN) 50 63 80 100 125 150 200 250 300 400
    连接尺寸 A 26 32 35 50 55 60
    ΦD 110 130 145 165 200 225 285 335 425 510
    ΦB 90 110 125 145 175 200 260 310 395 480
    n-ΦC 4-Φ9 8-Φ9 4-Φ12 12-Φ11 12-Φ14 16-Φ14

声明：本文中所有文字、数据、图片均只适用于参考，阀门性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-61128612。上海惠夏阀门制造有限公司官网：www.shhxv.com。
