气动切断蝶阀

销售电话:15901687301
图文传真:021-67231101
所属系列: 气动蝶阀
名    称: 气动切断蝶阀
型    号: D671X
检索关键字: 气动切断蝶阀、气动对夹式切断蝶阀、气动法兰式切断蝶阀

气动切断蝶阀

  • 阀门型号:D671X,D641X,D673H,D643H
  • 通径规格:DN50~DN1200
  • 结构形式:中线式,三偏心
  • 阀体材质:铸钢WCB、不锈钢304、不锈钢316
  • 公称压力:PN6、PN10、PN16、PN25、PN40
  • 适用温度:-40℃~450℃
  • 应用范围:气体、水、油品、蒸汽、腐蚀性流体
  • 产品特点:启闭速度非常快,适用于快速开关或紧急切断的场合
  • 气动开关蝶阀(又称气动切断蝶阀)一般用于工业管道中对介质进行开关两位的切断控制,利用气源压力带动碟板做全开或者全开的动作。气动开关蝶阀根据作用形式一般可以分为常开型或者常闭型,即阀门在不工作的状态下为打开或者关闭,它可在没有气源、断电或者气路有故障的情况下自动复位到开启或关闭的状态。气动切断蝶阀的启闭速度非常快,特别适用于快速开关或紧急切断的场合。

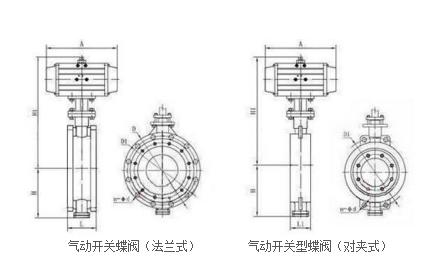

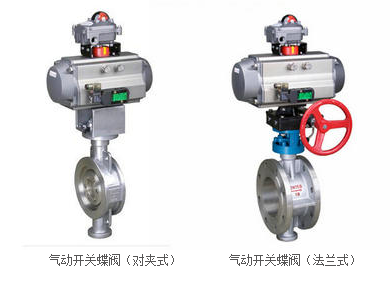

    气动开关蝶阀按连接方式分为法兰式和对夹式,按密封材质不同分为金属密封与软密封,可适用各种不同介质、不同温度及不同工况的场合当中,具有适应性极强,密封性能好,安装方便等优点。气动切断蝶阀可广泛应用于蒸汽、燃气、环保、石油、化工、污水等工业管道中作远距离集中控制或就地控制。
    气动开关蝶阀优点:
    1,气动切断蝶阀结构简单,且易于安装和拆卸、维修方便,适用范围广泛。
    2,双向密封功能,可安装于任意方向,安装时不受介质流向和空间位置的影响。
    3,气动切断蝶阀仅需旋转碟板90度即可完成开关动作,操作扭矩小、省力、且开关速度快。
    4,单作用形式的执行机构,可有效防止工作中气源断掉或管路故障时,自动弹簧复位关闭或开启阀门。
    5,气动切断蝶阀接收控制系统的开关量信号来精确控制阀门开关,从而达到对管路中的介质进行严密切断。
    气动开关蝶阀标准规范:
    设计标准:GB/T2238-1989
    法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000
    结构长度:GB/T12221-1989
    压力试验:GB/T13927-2000;JB/T9092-1999
    适用介质:空气、水、污水、蒸气、煤气、油品等
    强度试验:0.9 1.5 2.4 3.75
    密封试验:0.66 1.1 1.76 2.75
    低压气密试验:0.5~0.7
    适用温度:软密封:-29℃~180℃ 硬密封:-40℃~600℃
    气动开关蝶阀技术参数:
    公称通径 DN50~DN1200(mm)
    压力等级 PN0.6、1.0、1.6、2.5、6.4MPa
    连接方式 法兰式或对夹式
    动作范围 0-90°
    驱动方式 气动控制,气源驱动(可带手轮)
    供气压力 0.4~0.7MPa
    密封材质 金属密封、四氟密封、橡胶密封
    工作场合 液体、蒸气、油品、腐蚀性介质等
    控制方式 开关模式(开关两位切断)气开式、气关式、弹簧复位
    附件选项 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

    声明:本文中所有文字、数据、图片均只适用于参考,阀门性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-61128612。上海惠夏阀门制造有限公司官网:www.shhxv.com
