所属系列： 气动蝶阀
名    称： 气动高真空蝶阀
型    号： GIQ
检索关键字： GIQ气动高真空蝶阀，高真空蝶阀

GIQ气动高真空蝶阀产品说明：

GIQ气动高真空蝶阀是通过电磁换向阀改变气路方向，控制执行气缸驱动蝶阀作启闭运动。用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。可选配反馈信号装置及电气阀门定位器。该系列气动真空蝶阀工作压力低于标准大气压的。
GIQ气动高真空蝶阀产品特点：
1、阀门能承受正压力。
2、阀杆上下不窜动。
3、阀门的阀板采用夹紧结构，把阀板的密封圈来夹紧。
4、除了能用在真空状态下，也能在低压状态下使用。
5、并可以任意位置安装。适用的工作介质为空气和非腐蚀性气体 　　
GIQ气动高真空蝶阀技术参数及性能：
执行器技术参数 阀体参数
气压 0.3MPa-0.7MPa 公称通径 DN100～1200mm
输出力矩 3～10000N·M 公称压力 PN0.1～1.6MPa
任选功能 双作用、但作用零件材料 阀轴材质 2cr13、不锈钢
零件材料 壳体：铝合金表面阳极化处理。
端盖：铝合金表面喷塑处理。
活塞/齿条：铝合金		 阀体材质 铸钢、304/316不锈钢
密封O型圈 丁睛橡胶=NBR70 阀板材质 铸钢、304/316不锈钢
轴承垫圈/导环 塑料 阀座密封 NBR、PTFE
动作时间 1-5秒 结构形式 中线
环境温度 -20°～90° 温度 -25～+80℃(丁腈橡胶) 　
-30～+150℃(氟橡胶)
气动附件 电磁阀、电气定位器、
限位开关、气源处理三联件
（有减压器、过滤器、油雾器）
手轮机构。		 适用介质 纯净空气和非腐蚀性气体。
特点 超宽面齿条(活塞)小齿轮传动技术、
活塞及齿轮和壳体接触面有低磨擦
材料制成的滑动轴承衬套、导向。
单作用式有保险弹簧座。1		 特点 耐磨，力矩小，流阻小，流通能力大

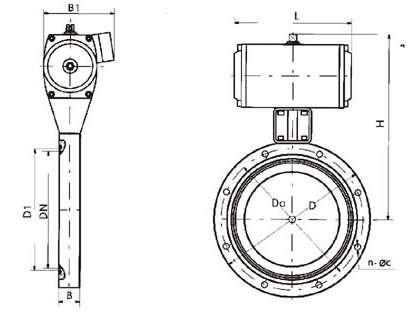

GIQ气动高真空蝶阀外形及连接尺寸：
DN D Do D1 B H B1 L n-φc
40 85 70 44 22 162 90 104 4-φ7
50 110 90 55 22 175 90 104 4-φ7
65 125 105 70 26 198 102 140 4-φ9
80 145 125 85 30 208 102 140 4-φ9
100 170 145 105 30 220 102 140 4-φ12
150 220 195 156 35 272 115 164 8-φ12
200 275 250 208 40 330 205 190 8-φ12
250 330 300 258 45 335 205 190 8-φ14
300 380 350 308 55 426 152 247 8-φ14
400 500 465 410 60 520 180 308 8-φ18
500 600 565 510 80 643 220 378 12-φ18
600 710 670 610 100 760 270 524 12-φ21
800 920 815 815 130 962 320 648 20-φ21
1200 1440 1280 1280 150 1360 385 1480 36-φ19


声明：本文中所有文字、数据、图片均只适用于参考，阀门性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-61128612。上海惠夏阀门制造有限公司官网：www.shhxv.com。
