气动对夹硬密封蝶阀

销售电话：15901687301
图文传真：021-67231101
所属系列： 气动蝶阀
名    称： 气动对夹硬密封蝶阀
型    号： D673H
检索关键字： D673H气动对夹硬密封蝶阀，气动铸钢蝶阀，气动不锈钢蝶阀

D673H气动对夹硬密封蝶阀产品说明：

D673H气动对夹硬密封蝶阀采用三维偏心结构，蝶板为软硬层叠式金属片，具有金属硬密封和弹性密封的双重优点。 气动对夹硬密封蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。被广泛用于介质温度≤425℃的冶金、电力、石油、化工等工业管道上，做调节流量和截断流体使用.
D673H气动对夹硬密封蝶阀产品特点：
1、适用温度可达425℃.
2、对夹孔连接适用多种标准 .
3、金属密封可适用于带稍许颗粒、浆液的介质中.
4、密封时几乎无摩擦，保证扭矩更小，密封性更好.
5、本蝶阀采用不锈钢“U”型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性
6、本蝶阀的三维偏心距，经过严格的计算，“U”型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能
D673H气动对夹硬密封蝶阀技术参数及性能：

执行器技术参数 阀体参数
气压 0.3MPa-0.7MPa 公称通径 DN100～1200mm
输出力矩 3～10000N·M 公称压力 PN0.1～40MPa
任选功能 双作用、但作用零件材料 阀轴材质 碳素钢、合金钢、不锈钢
零件材料 壳体：铝合金表面阳极化处理。
端盖：铝合金表面喷塑处理。
活塞/齿条：铝合金		 阀体材质 碳素钢、合金钢、不锈钢
密封O型圈 丁睛橡胶=NBR70 阀板材质 碳素钢、合金钢、不锈钢
轴承垫圈/导环 塑料 阀座密封 碳素钢、合金钢、不锈钢
动作时间 1-5秒 结构形式 三维偏心
环境温度 -20°～90° 温度 ≤425℃
气动附件 电磁阀、电气定位器、
限位开关、气源处理三联件
（有减压器、过滤器、油雾器）
手轮机构。		 适用介质 水、空气、天然气、油品及弱腐蚀性流体
特点 超宽面齿条(活塞)小齿轮传动技术、
活塞及齿轮和壳体接触面有低磨擦
材料制成的滑动轴承衬套、导向。
单作用式有保险弹簧座。		 特点 零泄漏、使用寿命长、便于安装、耐高温高压

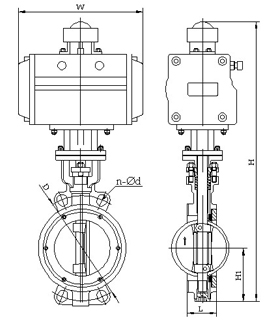

D673H气动对夹硬密封蝶阀外形及连接尺寸：
公称通径 结构长度
标准值		 外形尺寸（参考值) 连接尺寸(标准值)
H H2 A2 B2 PN0.6MPa PN1.0MPa
毫米 英寸 L D1 Z-d D1 Z-d
50 2 43 112 625 245 72 110 4-14 125 4-18
65 21/2 46 115 625 245 72 130 4-14 145 4-18
80 3 49 120 645 245 72 150 4-18 160 8-18
100 4 56 138 675 355 92 170 4-18 180 8-18
125 5 64 164 715 355 92 200 8-18 210 8-18
150 6 70 175 800 355 92 225 8-18 240 8-22
200 8 71 208 850 250 170 280 8-18 295 8-22
250 10 76 243 925 250 170 335 12-18 350 12-22
300 12 83 283 1035 450 220 395 12-22 400 12-22
350 14 92 310 1070 450 220 445 12-22 460 16-22
400 16 102 340 1190 450 220 495 16-22 515 16-22
450 18 114 380 1250 650 280 550 16-22 565 20-26
500 20 127 410 1290 650 280 600 20-22 620 20-26
600 24 154 470 1455 850 380 705 20-26 725 20-30
700 28 165 550 1585 850 380 810 24-26 840 24-30
800 32 190 640 1700 1250 380 920 24-30 950 24-33
900 36 203 710 1965 1250 380 1020 24-30 1050 28-33
1000 40 216 770 2015 1250 380 1120 28-30 1160 28-36
1200 48 254 890 2250 1250 380 1340 32-33 1380 32-39

PN1.6～2.5MPa系列气动对夹式金属密封蝶阀

公称通径 结构长度 标准值 外形尺寸（参考值） 连接尺寸(标准值)
H H2 A2 B2 PN1.6MPa PN2.5MPa
毫米 英寸 L D1 Z-d D1 Z-d
50 2 43 112 625 245 72 125 4-14 125 4-18
65 21/2 46 115 625 245 72 145 4-14 145 8-18
80 3 49 120 645 245 72 160 8-18 160 8-18
100 4 56 138 675 355 92 180 8-18 190 8-22
125 5 64 164 715 355 92 210 8-18 220 8-26
150 6 70 175 800 355 92 240 8-22 250 8-26
200 8 71 208 850 250 170 295 12-22 310 12-26
250 10 76 243 925 250 170 355 12-26 370 12-30
300 12 83 283 1035 450 220 410 12-26 430 16-30
350 14 92 310 1070 450 220 470 16-26 490 16-33
400 16 102 340 1190 450 220 525 16-30 550 16-36
450 18 114 380 1250 650 280 585 20-30 600 20-36
500 20 127 410 1290 650 280 650 20-33 660 20-36
600 24 154 470 1455 850 380 770 20-36 770 20-39
700 28 165 550 1585 850 380 840 24-36 875 24-42
800 32 190 640 1700 1250 380 950 24-39 990 24-48
900 36 203 710 1865 1250 380 1050 28-39 1090 28-48
1000 40 216 770 2015 1250 380 1170 28-42 1210 28-56
1200 48 254 890 2250 1250 380 1390 32-48 1420 32-56
用户注意：表中H1、H2、H3尺寸均可根据用户需要加长（长杆蝶阀），若需特殊材料定货时提出。

PN4.0MPa系列气动对夹式金属密封蝶阀

公称通径 结构长度 标准值 外形尺寸（参考值） 连接尺寸 标准值
H H2 A2 B2 PN40MPa
毫米 英寸 L D1 Z-d
50 2 43 112 625 250 170 125 4-14
65 21/2 46 115 625 250 170 145 8-18
80 3 49 120 645 250 170 160 8-18
100 4 56 138 675 250 170 190 8-22
125 5 64 164 715 450 220 220 8-26
150 6 70 175 800 450 220 250 8-26
200 8 71 208 850 450 220 320 12-30
250 10 76 243 925 450 280 385 12-33
300 12 83 283 1035 650 280 450 16-33
350 14 92 310 1070 650 280 510 16-36
400 16 102 340 1190 650 280 585 16-39
450 18 114 380       610 20-39
500 20 127 410       670 20-42

声明：本文中所有文字、数据、图片均只适用于参考，阀门性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-61128612。上海惠夏阀门制造有限公司官网：www.shhxv.com。
