所属系列： 气动蝶阀
名    称： 气动法兰软密封蝶阀
型    号： D641X
检索关键字： D641X气动法兰软密封蝶阀，气动法兰蝶阀

D641X气动法兰软密封蝶阀产品说明：

D641X气动法兰软密封蝶阀是指关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流用。主要由蝶阀和配套气动执行器（GT/AT/AW系列）组成，具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。
D641X气动法兰软密封蝶阀产品特点：
1、蝶板的流线形设计，使流体阻力损失小，可谓是一种节能型产品。
2、蝶阀可以运送泥浆，在管道口积存液体最少。 低压下，可以实现良好的密封。 调节性能好。
3、蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。 　
4、阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。蝶阀启闭时阀杆只作旋转运动而不作升降运行，阀杆的填料不易破坏，密封可靠。与蝶板锥销固定，外伸端为防冲出型设计，以免在阀杆与蝶板连接处意外断裂时阀杆崩出。 　　
D641X气动法兰软密封蝶阀技术参数及性能：
执行器技术参数 阀体参数
气压 0.3MPa-0.7MPa 公称通径 DN100～1200mm
输出力矩 3～10000N·M 公称压力 PN0.1～1.6MPa
任选功能 双作用、但作用零件材料 阀轴材质 碳钢、2cr13、304/316不锈钢
零件材料 壳体：铝合金表面阳极化处理。
端盖：铝合金表面喷塑处理。
活塞/齿条：铝合金		 阀体材质 球墨铸铁、 碳钢、不锈钢
密封O型圈 丁睛橡胶=NBR70 阀板材质 球墨铸铁、 碳钢、不锈钢
轴承垫圈/导环 塑料 阀座密封 NBR 、EPDM
动作时间 1-5秒 结构形式 中线
环境温度 -20°～90° 温度 -20℃～80℃
气动附件 电磁阀、电气定位器、
限位开关、气源处理三联件
（有减压器、过滤器、油雾器）
手轮机构。		 适用介质 水、油等
特点 超宽面齿条(活塞)小齿轮传动技术、
活塞及齿轮和壳体接触面有低磨擦
材料制成的滑动轴承衬套、导向。
单作用式有保险弹簧座。1		 特点 用途广、整体造价低、流量大、流阻小

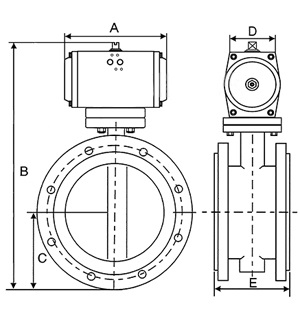

D641X气动法兰软密封蝶阀外形及连接尺寸：
称通径 长度 外形尺寸
(参考值)		    连接尺寸(标准值)
      1.0MPa 1.6MPa
毫米 英寸 L C B A D D1 D2 D3 n-d D1 D2 D3 n-d
50 2 108 82.5 338 180 65 165 125 99 4-18 165 125 99 4-18
65 21/2 112 92.5 358 180 65 185 145 118 4-18 185 145 118 4-18
80 3 114 100 413 245 72 200 160 132 8-18 200 160 132 8-18
100 4 127 110 428 240 72 220 180 156 8-18 220 180 156 8-18
125 5 140 125 444 240 72 250 210 184 8-18 250 210 184 8-18
150 6 140 142.5 553 350 93 285 240 211 8-22 285 240 211 8-22
200 8 152 170 678 350 93 340 295 266 8-22 340 295 266 12-22
250 10 250 197.5 742 550 350 395 350 319 12-22 405 355 319 12-26
300 12 270 222.5 803 600 350 445 400 370 12-22 460 410 370 12-26
350 14 290 252.5 866 600 350 505 460 429 16-22 520 470 429 16-26
400 16 310 282.5 940 600 350 565 515 480 16-26 580 525 480 16-30
450 18 330 307.5 995 750 380 615 565 530 20-26 640 585 548 20-30
500 20 350 335 1058 750 380 670 620 582 20-26 715 650 609 20-33
600 24 390 390 1163 750 380 780 725 682 20-30 840 770 720 20-36
700 28 430 447.5 1283 750 380 895 840 794 24-30 910 840 794 24-36
800 32 470 507.5 1398 750 380 1015 950 901 24-33 1025 950 901 24-39
900 36 510 557.5 1498 1250 380 1115 1050 1001 28-33 1125 1050 1001 28-39
1000 40 550 615 1608 1500 580 1230 1160 1112 28-36 1255 1170 1112 28-42
1200 48 630 727.5 1876 1500 580 1455 1380 1328 32-39 1485 1390 1328

声明：本文中所有文字、数据、图片均只适用于参考，阀门性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-61128612。上海惠夏阀门制造有限公司官网：www.shhxv.com。
