所属系列： 气动蝶阀
名    称： 气动法兰通风蝶阀
型    号： D641W
检索关键字： D641W气动法兰通风蝶阀，气动法兰硬密封蝶阀

D641W气动法兰通风蝶阀产品说明：

D641W气动法兰通风蝶阀是一种非密闭型蝶阀，采用中线式蝶板与短结构钢板焊接的新型结构形式设计制造的，气动通风蝶阀具有结构紧凑、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。气动通风蝶阀广泛适用于建材、冶金、矿山、电力等生产过程中温度≤300℃，公称压力为0.1Mpa的含尘气体、通风净化装置、烟气管道等管道上，用以连通、启闭或调节介质。
D641W气动法兰通风蝶阀产品特点：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、力矩小，操作方便，省力灵巧。
3、采用不同适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
D641W气动法兰通风蝶阀技术参数及性能：
执行器技术参数 阀体参数
气压 0.3MPa-0.7MPa 公称通径 DN100～1200mm
输出力矩 3～10000N·M 公称压力 PN0.1～1.6MPa
任选功能 双作用、但作用零件材料 阀轴材质 碳钢、2cr13、304/316不锈钢
零件材料 壳体：铝合金表面阳极化处理。
端盖：铝合金表面喷塑处理。
活塞/齿条：铝合金		 阀体材质 碳素钢、合金钢、不锈钢
密封O型圈 丁睛橡胶=NBR70 阀板材质 碳素钢、合金钢、不锈钢
轴承垫圈/导环 塑料 阀座密封 碳素钢、合金钢、不锈钢
动作时间 1-5秒 结构形式 中线
环境温度 -20°～90° 温度 ≤300℃特殊可定制
气动附件 电磁阀、电气定位器、
限位开关、气源处理三联件
（有减压器、过滤器、油雾器）
手轮机构。		 适用介质 含尘气体，空气，含尘烟气
特点 超宽面齿条(活塞)小齿轮传动技术、
活塞及齿轮和壳体接触面有低磨擦
材料制成的滑动轴承衬套、导向。
单作用式有保险弹簧座。		 特点 力矩小，流阻小，流通能力大，防卡死

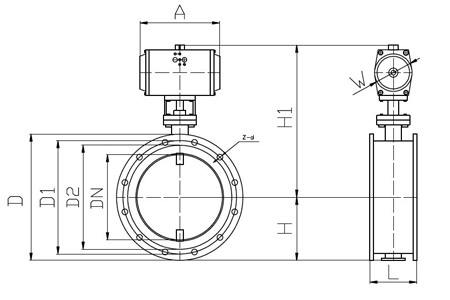

D641W气动法兰通风蝶阀外形及连接尺寸：
公称通径 结构长度
（标准值）		 外形尺寸
（参考值）		 连接尺寸
（标准值）
      0.05MPa和0.25MPa 0.6MPa
毫米 英寸 L H H0 A B D D1 n-d D D1 n-d
50 2 108 70 337 180 65 140 110 4-14 140 110 4-14
65 21/2 112 80 357 180 65 160 130 4-14 160 130 4-14
80 3 114 95 385 180 65 190 150 4-18 190 150 4-18
100 4 127 105 405 180 65 210 170 4-18 210 170 4-18
125 5 140 120 483 245 72 240 200 8-18 240 200 8-18
150 6 140 132 508 245 72 265 225 8-18 265 225 8-18
200 8 152 160 566 245 72 320 280 8-18 320 280 8-18
250 10 165 187 623 245 72 375 335 12-18 375 335 12-18
300 12 178 220 750 355 93 440 395 12-22 440 395 12-22
350 14 190 245 803 355 93 490 445 12-22 490 445 12-22
400 16 216 270 852 355 93 540 495 16-22 540 495 16-22
450 18 222 297 907 355 93 595 550 16-22 595 550 16-22
500 20 229 322 960 355 93 645 600 20-22 645 600 20-22
600 24 267 377 1080 550 350 755 705 20-26 755 705 20-26
700 28 292 430 1185 550 350 860 810 24-26 860 810 24-26
800 32 318 487 1300 550 350 975 920 24-30 975 920 24-30
900 36 330 537 1400 550 350 1075 1020 24-30 1075 1020 24-30
1000 40 410 587 1500 550 350 1175 1120 28-30 1175 1120 28-30
1200 48 470 702 1825 600 350 1375 1320 32-30 1405 1340 32-33
