D671X气动对夹式软密封蝶阀产品说明：

D671X气动对夹式软密封蝶阀是指关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流用。主要由蝶阀和配套气动执行器（GT/AT/AW系列）组成，具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。广泛用于给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统及轻纺等行业，特别适用于双向密封盒阀体易锈蚀场合。
产品特点：

1、蝶板的流线形设计，使流体阻力损失小，可谓是一种节能型产品。
2、蝶阀可以运送泥浆，在管道口积存液体最少。 低压下，可以实现良好的密封。 调节性能好。
3、蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。 　
4、阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。蝶阀启闭时阀杆只作旋转运动而不作升降运行，阀杆的填料不易破坏，密封可靠。与蝶板锥销固定，外伸端为防冲出型设计，以免在阀杆与蝶板连接处意外断裂时阀杆崩出。 　　

技术参数及性能：
执行器技术参数
阀体参数
气压
 0.3MPa-0.7MPa
公称通径
 DN100～1200mm
输出力矩
 3～10000N·M
公称压力
 PN0.1～1.6MPa
任选功能
 双作用、但作用零件材料
阀轴材质
 碳素钢、2cr13
零件材料
 壳体：铝合金表面阳极化处理。
端盖：铝合金表面喷塑处理。
活塞/齿条：铝合金
阀体材质
 铸铁、球墨铸铁、铸钢
密封O型圈
 丁睛橡胶=NBR70
阀板材质
 球墨铸铁.304/316不锈钢等
轴承垫圈/导环
 塑料
阀座密封
 NBR、EPDM
动作时间
 1-5秒
结构形式
 中线
环境温度
 -20°～90°
温度
 -20℃～80℃
气动附件
 电磁阀、电气定位器、
限位开关、气源处理三联件
（有减压器、过滤器、油雾器）
手轮机构。
适用介质
 水泥、粉尘、废渣等颗粒介质
特点 超宽面齿条(活塞)小齿轮传动技术、
活塞及齿轮和壳体接触面有低磨擦
材料制成的滑动轴承衬套、导向。
单作用式有保险弹簧座。1		 特点 耐磨，力矩小，流阻小，流通能力大

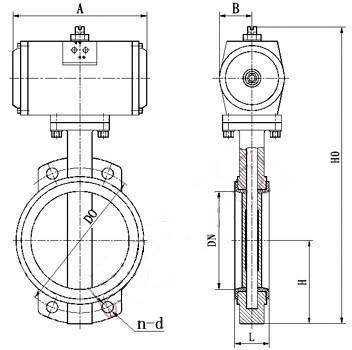

外形及连接尺寸：
公称通径 结构长度
(标准值)		 外形尺寸
(参考值)		 连接尺寸
(标准值)
      0.6MPa 1.0MPa 1.6MPa
毫米 英寸 L H H0 A B D0 n-d D0 n-d D0 n-d
50 2 43 63 315 180 65 110 4-14 125 4-18 125 4-18
65 21/2 46 70 330 180 65 130 4-14 145 4-18 145 4-18
80 3 46 83 390 245 72 150 4-18 160 8-18 160 8-18
100 4 52 105 431 240 72 170 4-18 180 8-18 180 8-18
125 5 56 115 455 240 72 200 8-18 210 8-18 210 8-18
150 6 56 137 626 350 93 225 8-18 240 8-22 240 8-22
200 8 60 164 720 350 93 280 8-18 295 8-22 295 12-22
250 10 68 206 800 550 350 335 12-18 350 12-22 355 12-26
300 12 78 230 860 600 350 395 12-22 400 12-22 410 12-26
350 14 78 248 883 600 350 445 12-22 460 16-22 470 16-26
400 16 102 289 972 600 350 495 16-22 515 16-26 525 16-30
450 18 114 320 1043 750 380 550 16-22 565 20-26 585 20-30
500 20 127 343 1098 750 380 600 20-22 620 20-26 650 20-33
600 24 154 413 1236 750 380 705 20-26 725 20-30 770 20-36
700 28 165 478 1431 750 380 810 24-26 840 24-30 840 24-36
800 32 190 525 1488 750 380 920 24-30 950 24-33 950 24-39
900 36 203 620 1615 1250 380 1020 24-30 1050 28-33 1050 28-39
1000 40 216 725 1765 1500 580 1120 28-30 1160 28-36 1170 28-42
1200 48 254 780 1976 1500 580 1340 32-33 1380 32-39 1390 32-48
