阀门型号:DWZJHP
通径规格:DN20~DN250mm
结构形式:单座式、套筒式
阀体材质:铸钢(WCB)、不锈钢(304、316、316L)
公称压力:PN16、PN40、PN64
适用温度:-40~-196℃,超低温可达-250℃
应用范围:低温气体、流体(如液氧、液氩等)
产品特点:采用长颈阀盖保温,具有良好的耐低温性

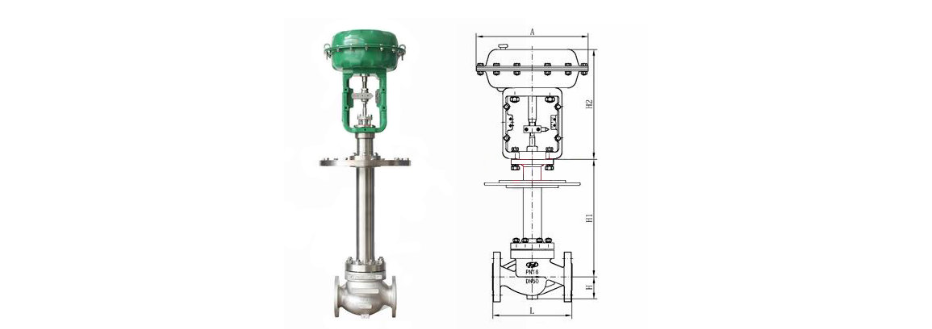

气动薄膜低温调节阀适用于介质温度-40℃~ -196℃(如液氧、液氮等)的低温、深冷场合,主要由多弹簧气动薄膜执行器与带长颈接管的阀体组成,采用长颈型上阀盖的作用,使填料处于常温下工作,并减少外界热能传入,为减少传递,长颈一般采用薄壁结构,具有良好的耐低温性,特别用于精确控低温气体、流体(如液氧、液氩等)的工艺参数保持在给定值。
气动低温调节阀由于使用的场所属于相对严酷的工况,对零件的加工进行严格的质量控制,经特殊的低温处理,以保证阀门在低温工况时不脆裂,经得起低温介质冲击,被广泛用于冶金、空分、制氧、石油、化工等低温、深冷场合。
气动低温调节阀参数:
阀体 |
形 式 |
直通铸造球型阀 |
公称通径 |
20、25、32、40、50、65、80、100、125、150、200、250mm |
公称压力 |
PN16、40、64bar |
法兰标准 |
JB/T79.1-94、792-94等 |
材 料 |
铸钢、不锈钢等 |
上 阀 盖 |
低温型:-60--196℃ 超低温型:-250℃ |
阀盖形式 |
螺栓压紧式 |
填 料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
结构形式 |
加长杆 |
阀内组件 |
阀芯型式 |
单座式、套筒式 |
流量特性 |
等百分比特性和线性特性 |
材 料 |
不锈钢、不锈钢堆司太莱合金、钛和耐腐蚀台金等。 |
气动低温调节阀执行器:
执行机构 |
型 式 |
ZHA/B多弹簧薄膜执行机构 |
型 号 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
有效面积cm2 |
350 |
350 |
560 |
900 |
1400 |
行程mm |
10、16 |
25 |
40 |
40、60 |
100 |
弹簧范围KPa |
20-100(标准)、20-60、60-100、40-200、80-240 |
膜片材料 |
丁晴橡胶夹尼龙布、乙丙橡胶夹尼龙布 |
供气压力 |
140-400KPa |
气源接口 |
RCl/4" |
环境温度 |
-30-70℃ |
阀作用形式 |
气关式(B)- 失气时阀位开(FO);气开式(K)一失气时阀位关(FC) |
附件 |
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
声明:本文中所有文字、数据、图片均只适用于参考,阀门性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-61128612。上海惠夏阀门制造有限公司官网:www.shhxv.com。
