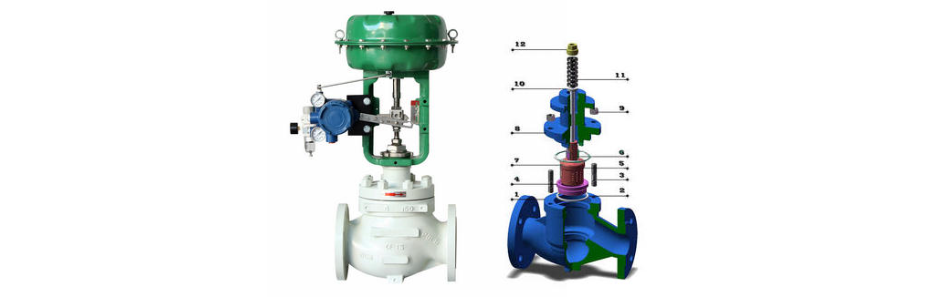

气动薄膜笼式调节阀

销售电话:15901687301
图文传真:021-67231101
所属系列: 气动调节阀
名    称: 气动薄膜笼式调节阀
型    号: ZJHL
检索关键字: 气动薄膜笼式调节阀,ZJHL气动薄膜笼式调节阀,气动笼式调节阀
  • 阀门型号:ZJHL
  • 通径规格:DN25~DN300mm
  • 结构形式:直通铸造阀
  • 阀体材质:铸钢(WCB)、不锈钢(304、316、316L)
  • 公称压力:PN16、PN40、PN64
  • 适用温度:-17℃-450℃(具体见产品详情)
  • 应用范围:油品、气体、液体、蒸汽等介质
  • 产品特点:压降损失小,流量大,噪音小
ZJHL气动薄膜笼式调节阀主要为降低可压缩流体的噪音而设计的,为适应气体节流扩散与膨胀,套筒上设有许多对称小孔来降低压力降,流体通道呈S流线型,阀芯采用压力平衡式结构,由阀笼窗口曲线确定阀的流量特性,还设有一个改善套筒周围流体平稳流动的导流翼,因此压降损失小,流量大,噪音小。
气动笼式调节阀密封面是由一个阀芯与阀座间的金属密封面,和一个阀盖与阀笼间的非金属弹性密封结构组成,非金属结构中采用了石墨垫片,其弹性和耐高温性能有了很大提高!动态稳定性好、噪音低、防空化,适宜控制各种温度的高压差流体。
气动笼式调节阀参数:

阀体
形      式 直通铸造球型阀
公称通径 25. 32. 40. 50. 65. 80. 100. 125. 150. 200. 250. 300mm
公称压力 PN16、40、64bar
法兰标准 JB/T79.1-94、79.2-94等
材      料 铸钢( ZG230450)、不锈钢(ZGICr18Ni9Ti、ZGICr18Ni12M02Ti)等
上  阀  盖 标准型:-17-230℃  散热型:230-450℃  低温型:-60--196℃  波纹管密封型:-40-350℃
阀盖形式 螺栓压紧式
填      料 V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料
结构形式 笼式调节阀

阀内组件
阀芯型式 压力平衡式阀芯
流量特性 等百分比特性和线性特性
材      料 不锈钢、不锈钢堆司太莱合金、钛和耐腐蚀台金等。
气动笼式调节阀执行器:
执行机构
型      式 ZHA/B多弹簧薄膜执行机构
型      号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
有效面积cm2 350 350 560 900 1400
行程mm 10、16 25 40 40、60 100
弹簧范围KPa 20-100(标准)、20-60、60-100、40-200、80-240
膜片材料 丁晴橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力 140-400KPa
气源接口 RC1/4"
环境温度 -30-70℃

阀作用形式
气关式(B)- 失气时阀位开(FO);气开式(K)一失气时阀位关(FC)

附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

声明:本文中所有文字、数据、图片均只适用于参考,阀门性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-61128612。上海惠夏阀门制造有限公司官网:www.shhxv.com
