阀门型号：ZJHPF46
通径规格：DN20～DN150mm
结构形式：单座柱塞衬氟阀芯
阀体材质：铸钢（WCB）、不锈钢（304、316、316L）
公称压力：PN16
适用温度：-40℃-180℃
应用范围：盐酸、强碱、有毒、有害等强腐蚀介质
产品特点：耐腐蚀、密封性能好、泄漏量小

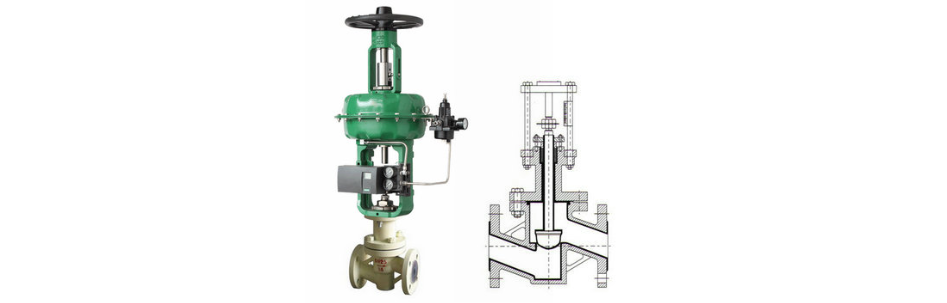

ZJHPF46气动衬氟主要由多弹簧气动薄膜执行机构与耐腐蚀直通单座阀组成，专用于化工行业腐蚀、渗透性介质管道或管路中，具有密封性能好、泄漏量小等特点。由于阀门接触介质的部位均采用高温模压或高压注塑工艺，全衬里耐腐蚀、耐老化的氟塑料FEP(F46)、PFA、Po或其他衬里材料，也可选装聚四氟乙烯波纹管密封，使该调节阀能广泛适用于氯碱、化工、石油、冶金、医药、电站等行业，实现对生产工艺流程中湿氯气、盐酸、强碱、有毒、有害等强腐蚀介质的过程控制。
1、耐腐蚀:阀体内腔、阀芯、阀杆均包衬2.5~3mm厚的FEP(F46)等,能耐盐、酸、碱，耐强腐蚀。
2、密封性能好：由于填料函部位采用PTFE材质的波纹管和填料双重密封，确保无渗漏。
3、泄漏量小：由于阀芯、阀座是软密封结构，故泄漏量低于国家标准GB/T4213中的IV级泄露标准。
4、执行机构采用小型多弹簧执行机构，体积小，重量轻。调节精度高。
气动衬氟调节阀参数：
| 阀体 |
| 形 式 |
直通单座球型阀 |
| 公称通径 |
G3/4". 20. 25. 32. 40. 50. 65. 80. 100. 150mm |
| 公称压力 |
PN16bar |
| 法兰标准 |
RF |
| 材 料 |
铸钢( ZG230450)、衬聚四氟乙烯(F46)等 |
| 工作温度 |
-40-180℃ |
| 阀盖形式 |
螺栓压紧式 |
| 填 料 |
V型聚四氟乙烯填料 |
| 阀内组件 |
| 阀芯型式 |
单座柱塞型阀芯 |
| 流量特性 |
等百分比特性和线性特性 |
| 阀芯材料 |
2Cr13、衬聚四氟乙烯(F46) |
| 阀座材料 |
2Cr13、衬聚四氟乙烯(F46) |
| 波纹管材料 |
聚四氟乙烯{ F46） |
气动衬氟调节阀执行器：
| 执行机构 |
| 型 式 |
ZHA/B多弹簧薄膜执行机构 |
| 膜片材料 |
乙丙橡胶夹尼龙布、丁晴橡胶夹尼龙布 |
| 弹簧范围 |
20-100、80-240KPa |
| 供气压力 |
140-400KPa |
| 气源接口 |
内螺纹M16xl.25 |
| 环境温度 |
-30-70℃ |
| 阀作用形式 |
| 气关式（B）- 失气时阀位开（FO）；气开式(K)一失气时阀位关(FC) |
| 附件 |
| 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
声明：本文中所有文字、数据、图片均只适用于参考，阀门性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-61128612。上海惠夏阀门制造有限公司官网：www.shhxv.com。
