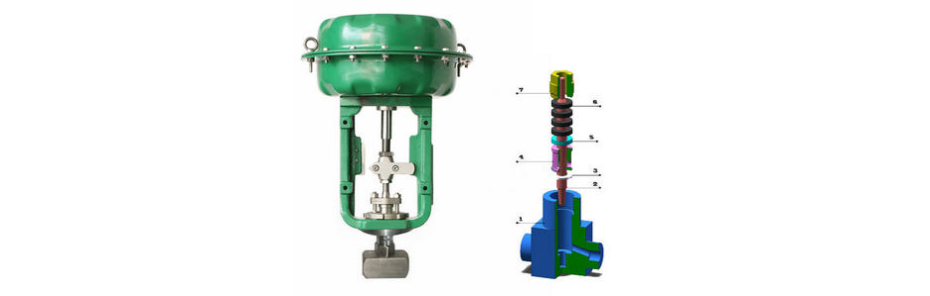

气动薄膜小流量调节阀

销售电话:15901687301
图文传真:021-67231101
所属系列: 气动调节阀
名    称: 气动薄膜小流量调节阀
型    号: ZMABY
检索关键字: 气动薄膜小流量调节阀,ZMABY气动薄膜小流量调节阀,气动不锈钢小流量调节阀
  • 阀门型号:ZMAY,ZMBY
  • 通径规格:G1/2
  • 结构形式:单座柱塞型阀芯
  • 阀体材质:不锈钢(304、316、316L)
  • 公称压力:PN16、PN40、PN64
  • 适用温度:普通型:-40-230℃散热型:230-450℃
  • 应用范围:液体、蒸汽等介质等小口径场合
  • 产品特点:结构紧凑,体积小,重量轻,安装维护方便
    ZMABY气动薄膜小流量调节阀是专门针对微小流量调节而开发的小口径调节阀,可用于微小流量的精确控制,具有结构紧凑,体积小,重量轻,安装维护方便的特点,调节不干净介质时,应针对其节流间隙小的问题,注意预防堵卡现象的发生,广泛应用于液体、蒸汽等介质的主流量调节场合。
    气动薄膜小流量调节阀是针对某些特殊工况量身定制的电动调节阀,采用锻造阀体锻制而成,易做成高压电动调节阀。阀芯尺寸可从加工差等0.15-15mm,可适应各种不同流量要求的工况。电动执行机构内有伺服放大器,无需另配伺服放大器,有输入控制信号(4~20mADC或1~5VDC)及单相电源即可控制运转,实现对流量等参数的调节。
     气动小流量调节阀参数:
    阀体
    形      式 直通锻造阀
    公称通径 G1/2'、G3/4"
    公称压力 PN16、40、64bar
    材      料 不锈钢( lCr18Ni9Ti、lCr18Ni12M02Ti)等
    上  阀  盖 普通型:-40-230℃散热型:230-450℃
    阀盖形式 螺栓压紧式
    填      料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料

    阀内组件
    阀芯型式 单座柱塞型阀芯
    流量特性 线性特性
    材      料 不锈钢、不锈钢堆司太莱合金、钛和耐腐蚀台金等。
    气动小流量调节阀执行器:
    执行机构
    型      式 ZHA/B多弹簧薄膜执行机构
    型      号 ZHA/B-11
    有效面积cm2 200
    行程mm 10
    弹簧范围KPa 20-100(标准)、40-200、80-240、20-60、60-100
    膜片材料 丁晴橡胶夹尼龙布、乙丙橡胶夹尼龙布
    供气压力 140-400KPa
    气源接口 RC1/4"
    环境温度 -30-70℃

    阀作用形式
    气关式(B)- 失气时阀位开(FO);气开式(K)一失气时阀位关(FC)

    附件
    定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

    声明:本文中所有文字、数据、图片均只适用于参考,阀门性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-61128612。上海惠夏阀门制造有限公司官网:www.shhxv.com
