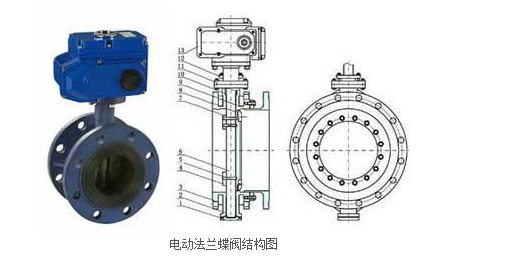

电动法兰蝶阀

• 阀门型号：D941X，D941F46，D943H
• 通径规格：DN50～DN1200
• 结构形式：中线式、三偏心(软密封，硬密封)
• 阀体材质：铸钢WCB、不锈钢304、不锈钢316
• 公称压力：PN10、PN16、PN25、PN40
• 适用温度：-40℃～450℃
• 应用范围：气体、水、油品、蒸汽、腐蚀性流体
• 产品特点：密封可靠，可用于压力高的场合，及口径相对较大的管道
电动法兰蝶阀概述：
电动法兰蝶阀由电动执行器与法兰式蝶阀组成，根据工作方式及工况不同，可分为开关控制型和智能调节型(4～20mA模拟量信号控制)，密封形式有软密封及硬密封，通过电动执行机构工作，旋转阀杆带动碟板在0-90°的范围内做开启和关闭使用。电动法兰蝶阀的结构性能优于对夹式蝶阀，一般耐压力较高，顾口径超过DN600的工况都建议使用电动法兰式蝶阀。
电动法兰蝶阀性能特点：
1、一种可远程控制的自控蝶阀，同时具备法兰蝶阀的特点，可配蝶阀口径较广；
2、电源是电动蝶阀的驱动能源，动力源广泛，适用范围广，节省人力资源，更有工作效率；
3、操作方便，容易满足各种控制要求，选配不同的电动执行器就可实现，信号反馈、调节流量、防爆等功能；
4、可实现超小型化，可实现机械自锁性，可更换不同密封圈，满足不同工况。
电动法兰蝶阀执行标准：
设计规范：GB/T 12238
结构长度：GB/T 12221

法兰连接：GB/T 9113
试验与检验：GB/T 13927
根据不同工艺要求选配不同电动执行器：
开关型、信号反馈型、防爆型、调节型等

电动法兰蝶阀工作原理：
电动法兰蝶阀利用电动执行器输入0-10毫安的标准信号，电机组带动齿轮涡轮蜗杆转角力矩带动碟板旋转。阀门处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。电动法兰蝶阀有弹性密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺陷。如果要求电动法兰蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。
电动法兰蝶阀参数说明：

公称通径	DN50～DN1200(mm)
公称压力	PN1.0、1.6、2.5、6.4MPa
连接形式	法兰式连接
阀体材质	铸铁、铸钢、不锈钢、铬钼钢、合金钢
密封材料	橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料
动作范围	0～90°
泄露量	按GB/T4213-92，为Kv值的10-4，软密封（零泄露）
适用介质	水、蒸气、油品、酸类腐蚀性介质等
温度范围	软密封：-29℃～180℃ ；硬密封：-40℃～550℃
声明：本文中所有文字、数据、图片均只适用于参考，阀门性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-61128612。上海惠夏阀门制造有限公司官网：www.shhxv.com。
