电动伸缩蝶阀

• 阀门型号：SD943H，SD941X
• 通径规格：DN50-DN2000
• 结构形式：中线式、三偏心
• 阀体材质：铸钢WCB、不锈钢304、不锈钢316
• 公称压力：PN6、PN10、PN16
• 适用温度：-29℃～425℃
• 应用范围：空气、水、蒸气、煤气、油品等
• 产品特点：拆卸简单，具有补偿管道热胀冷缩的功能
电动伸缩蝶阀概述：
电动伸缩蝶阀主要由电动执行装置与法兰伸缩蝶阀组成，所谓伸缩蝶阀就是在蝶阀的原基础上，装配一个与蝶阀口径相同大小的伸缩器。电动伸缩蝶阀的结构特征不仅为阀门的拆卸带来方便，还能缓解管道的管路应力，同时又能解决温差所产生的内力的消除，补偿管道温差所产生的热胀冷缩。电动法兰伸缩蝶阀可任意位置安装，主要用于控制管路介质的开关截断控制，也可做调节流量使用。
电动伸缩蝶阀应用：
电动伸缩蝶阀可分为普通型、固定限位型、加长型，适用于温度≤80℃、压力≤1.6MPa的工况场合当中，且采用法兰式连接。一般用于电力、冶金、石油、化工、煤气以及固体粉末管路中上作调节和切断使用，具有补偿管道热胀冷缩的功能。


电动伸缩蝶阀设计标准： 设计标准：GB/T12238-1989；JB/T8527-1997 法兰连接尺寸： GB/T9113.1-2000；GB/T9113.2-2000； GB/T9115.1-2000；GB/T9115.2-2000 结构长度：GB/T12221-1989 压力试验：GB/T13927-1992；JB/T9092-1999 1·管道上使用，可产生轴向位移（伸长、压缩）。 2·使用在管道上，可减振、降低结构的传递噪音。 3·该阀门用在管道上，在规定范围内，可不受管道限制。 4.不限法兰平行的限制，可任意安装，重量轻，弹性好。

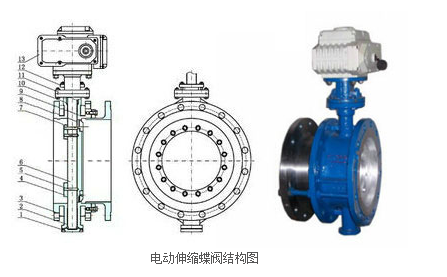

电动伸缩蝶阀结构优势：

电动法兰伸缩蝶阀的结构长度可在阀门安装时，在一定的范围内做伸缩调节，又能缓解管路应力，保护阀门。并且安装时不受介质、流向的影响，也浓缩了蝶阀加伸缩器的安装方式，空间更为紧凑。通常情况，电动伸缩蝶阀无需特别的维护，仅需定期观察其伸缩部份有无存在渗漏及拉脱等现象即可。
电动伸缩蝶阀技术参数：


公称通径	DN50-DN2000(mm)
公称压力	PN0.6、1.0、1.6MPa
温度范围	≤80℃
连接方式	法兰连接（带伸缩器）
控制方式	开关型（开关两位控制）,智能调节型（4-20mA模拟信号）
电源电压	AC220V、AC380V（其他定制DC24等）
适用介质	空气、水、蒸气、煤气、油品等工业管道

声明：本文中所有文字、数据、图片均只适用于参考，阀门性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-61128612。上海惠夏阀门制造有限公司官网：www.shhxv.com。
