所属系列： 电动蝶阀
名    称： 电动真空蝶阀
型    号： GID高真空蝶阀
检索关键字： 电动真空蝶阀、电动对夹式真空蝶阀、电动高真空蝶阀

电动真空蝶阀

  • 阀门型号：GID高真空蝶阀
  • 通径规格：DN50-DN400
  • 结构形式：对夹式
  • 阀体材质：不锈钢304、316、316L
  • 公称压力：2x105～1.3x10-5
  • 适用温度：丁腈橡胶-25～+80℃，氟橡胶-30～+150℃
  • 应用范围：真空系统,空气及非腐蚀性气体
  • 产品特点：密封性能好，能用于真空状态,也可在低压状态下使用
    • GID电动高真空蝶阀是指工作压力低于标准大气压的阀门，属于密封型蝶阀，泄漏量为零，主要用于真空系统中接通或切断管路中的气流，或者调节气流量大小，一般工作介质为空气和非腐蚀性气体。电动高真空蝶阀通过执行器驱动阀杆带动碟板来实现阀门开、关或中间位置的控制，从而达到接通或切断真空管路中气流的目的，阀门采用夹紧结构，把阀板的密封圈夹紧，除了能用在真空状态下，也能在低压状态下使用。
    电动真空蝶阀通常根据工作压力，可分为三大类：
    低真空阀：绝对压力在 101325~0.133Pa
    高真空阀：绝对压力在 0.133~1.33 × 10-6Pa
    超高真空阀：绝对压力在 1.33 × 10-6~1.33 × 10-10Pa
    电动高真空蝶阀特点：
    1、轴承采用自润滑轴承，摩擦阻力小。
    2、不必从管路上拆卸阀门即可更换蝶板密封圈。
    3、该阀能对介质双向截止，实现可靠的密封，双向零泄漏。
    4、轴封采用具有自动补偿的特殊结构，隔断外界大气与管道的连通，从而保证管道的真空度。
    电动真空蝶阀技术参数：
    适用范围(Pa) 2x105～1.3x10-5
    漏气率（Pa.L/S) ≤1.3x10-6
    驱动形式 电动控制 AC220V【AC380V；DC24V】
    介质温度(℃) 丁腈橡胶-25 ~ +80，氟橡胶-30 ~ +150，
    法兰标准 GB6070.3-85
    安装位置 任意
    信号反馈
    标准出厂：带无源触点型
    特殊指定：4～20mA DC调节型
    作用形式   开关型（开关两位控制）
      调节型（4-20mA信号调节流量大小）

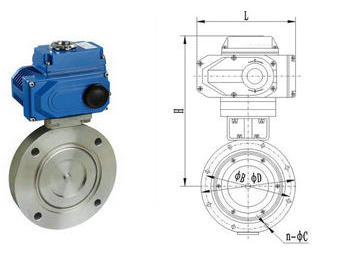

    电动真空蝶阀连接尺寸：
    公称通径(DN) 50 63 80 100 125 150 200 250 300 400
    连接尺寸 A 26 32 35 50 55 60
    ΦD 110 130 145 165 200 225 285 335 425 510
    ΦB 90 110 125 145 175 200 260 310 395 480
    n-ΦC 4-Φ9 8-Φ9 4-Φ12 12-Φ11 12-Φ14 16-Φ14
    真空阀阀门应用范围：
    1，石油化学工业用真空阀
    石油化学工业用真空阀，通常用于化纤工业，高级润滑脂精炼等设备系统中。要求阀门既用于低真空系统，又能用于压力系统。真空系统的压强通常为 0.005~0.133Pa，压力系统的压强为 1.0~4.0MPa。结构型式通常为直流式，Y 形真空截止阀，与普通 Y 型截止阀基本相同。
    2，冶金机械工业用真空阀
    冶金机械工业通常使用真空或高真空阀门，用于高级合金钢的真空冶炼、真空脱氧、真空热处理、真空铸造、电气绝缘处理等设备中。
    3，核工业用真空阀
    在核工业领域，广泛使用各类真空阀门，在高能物理、受控热核聚变研究中，使用高真空和超高真空阀门；在同位素分离工厂中，使用高真空和低真空阀门。结构形式通常以金属波纹管或膜片作为阀瓣密封元件，并要求高清洁度的真空截止（节流）阀。

    声明：本文中所有文字、数据、图片均只适用于参考，阀门性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-61128612。上海惠夏阀门制造有限公司官网：www.shhxv.com。
