所属系列： 电动蝶阀
名    称： 电动衬氟蝶阀
型    号： D971F46

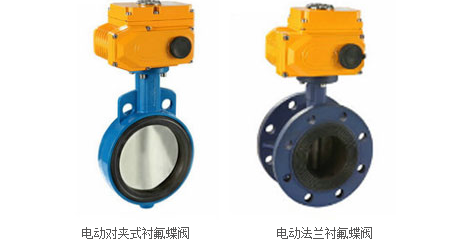

检索关键字： 电动衬氟蝶阀、 电动对夹式衬氟蝶阀、电动法兰衬氟蝶阀

电动衬氟蝶阀

  • 阀门型号：D971F46，D941F46
  • 通径规格：DN50～DN1200
  • 结构形式：中线型（对夹式，法兰）
  • 阀体材质：铸钢WCB、不锈钢304、不锈钢316
  • 公称压力：PN6、PN10、PN16
  • 适用温度：-20℃～180℃
  • 应用范围：腐蚀性流体及强酸强碱介质等
  • 产品特点：密封性能好，具有超强的耐腐蚀性和耐磨性

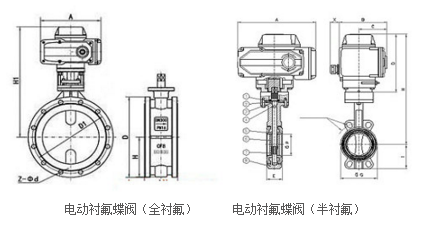

    •  耐腐蚀电动衬氟蝶阀是由电动执行器和法兰或对夹式衬氟蝶阀组成，蝶阀阀座与密封面衬有氟塑料，具有零泄露、寿命长及超强的耐腐蚀性和耐磨性等优点。电动衬氟蝶阀根据不同工况条件选择不同的衬里阀体，分为全衬氟蝶阀和半衬氟蝶阀，控制方式有开关切断型和智能调节型。电动衬氟蝶阀具有严密的密封性能，且不仅有普通蝶阀的机械强度，又能发挥PTFE的耐腐蚀、耐酸碱的化学特性，在一般常规条件下的工况中,比不锈钢阀体的蝶阀具有更高的性价比。
    电动衬氟蝶阀是在会与介质接触的过流部件（碟板,阀体内壁）衬上一层较厚的氟塑料高分子材料，所以也被称之为电动衬塑蝶阀，适用于各种不同工业管路中液体和气体（包括蒸气）的输送，特别是具有严重腐蚀性、冲刷、磨砺介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质，但不适用于有颗粒和温度偏高的工艺介质中。
     电动衬氟蝶阀技术参数：
    公称通径 DN50～DN1200 (mm)
    公称压力 PN0.6、1.0、1.6MPa
    连接形式 对夹式、法兰式
    驱动方式 电动控制AC220V  AC380V(可带手轮)
    控制方式 智能调节型（4-20mA）或开关动作模式
    动作范围 0～90°
    泄露量 按GB/T4213-92，为Kv值的10-4，软密封：零泄漏
    阀体材质 碳钢WCB,不锈钢304,不锈钢316,316L
    密封圈 增强聚四氟乙烯PTFE
    适用介质 弱腐蚀性流体以及强酸、强碱、王水等任意具有强腐蚀性的介质
    电动衬氟蝶阀适用温度（℃）：
     1、聚全氟乙烯FEP (F46)：-85~150
    2、四氟乙烯-乙烯ETFE(F40)：-80--220
    3、可溶性四氟PFA( FA)：-70~200
    4、聚四氟乙烯PTFE(F4)：-200~180
    5、聚偏二氟乙烯PVDF(F2)：-70~100
    6、改性聚乙烯FRPE(PO)：-58~80
     不同材料适用于不同温度和不同介质
    电动衬氟蝶阀性能特点：
    1、阀体有不锈钢及其它材质阀体可选，且重量轻，电动开关速度迅速；
    2、电动防腐蝶阀密封材料适用寿命长，具有耐老化、耐腐蚀、耐冲刷等特点；
    3、可在任何位置安装，维修方便，法兰对夹孔连接适用多种标准；
    4、电动耐腐蚀蝶阀密封件可以更换，密封性能可靠，能够达到双向密封零泄漏。
    5、电动防腐蝶阀适用于化学介质，阀板上下中孔处，采用球型摩擦面设计，扭矩力更小，密封性能极佳。
    电动衬氟蝶阀性能规范：
    公称通径 DN（mm） 50～1200
    公称压力 PN（MPa） 0.6 1.0 1.6
    试验压力 强度试验 0.9 1.5 2.4
    密封试验 0.66 1.1 1.76
    气密封试验 0.6 0.6 0.6
    适用温度 ≤180℃
    适用介质 任何具有腐蚀性的介质
