所属系列： 气动球阀

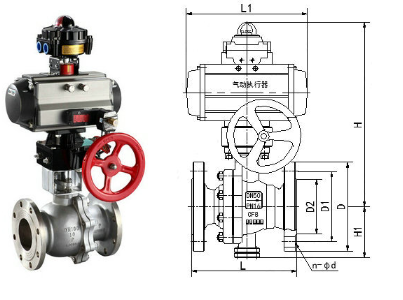

名    称： 气动切断球阀
型    号： Q641F
检索关键字： 气动切断球阀,气动浮动直通O型球阀,铸钢WCB气动切断球阀
  • 阀门型号：Q641F，Q641H
  • 通径规格：DN15～DN300
  • 结构形式：浮动直通O型
  • 阀体材质：铸钢WCB、不锈钢304、不锈钢316
  • 公称压力：PN16、PN25、PN40、PN64
  • 适用温度：-40℃～450℃
  • 应用范围：液体、燃气、蒸汽、油品、腐蚀性介质
  • 产品特点：流阻力小，启闭迅速，结构紧凑，适用范围广
    气动切断球阀概述：
    气动O型切断球阀(开关球阀)常用于要求快速关闭管路介质流通的场合，主要由单作用气动执行器与O型球阀组成，具有紧急复位的功能，可在遇到突发故障或失去气源时，快速关闭阀门，防止介质流入！气动O型切断球阀以压缩空气为动力源，且执行速度非常快，具有高精准的开闭功能，可严密切断管路中的流体，可就地控制和远距离集中控制，提高了使用的安全性。
    气动切断球阀产品特点：
    1，气动O型球阀可根据使用要求不同，选用金属密封和软密封结构，满足不同工况场合。
    2，密封性能极佳，结构易于密封，而且阀封能力随着介质压力的增高而增大。
    3，气动O型切断球阀阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏。
    4，流体阻力小，球阀全开时与管路形成全通道，介质基本可以毫无阻力的流过。
    5，不仅能控制气体，液体和蒸汽介质，也适用于控制污水和含有纤维的本质。

    • 气动切断球阀技术参数：
    公称通径 DN15～DN300(mm)
    公称压力 PN1.6、2.5、4.0、6.4MPa
    连接形式 法兰式、螺纹连接
    驱动方式 气源驱动0.4-0.7Mpa（可带手动装置）
    阀芯形式 “O”型球形阀芯
    适用温度 软密封≤180℃，金属密封≤450℃
    流量特性 快开特性
    阀体材质 碳钢、不锈钢304、316、316L
    密封材料 增强聚四氟乙烯，对位聚苯
    适用范围 液体、燃气、蒸汽、油品、腐蚀性介质等
    作用形式 开关型（开关两位切断）单作用（弹簧复位功能），双作用（气开气关）

    气动O型切断球阀动作原理：
    当气动O型球阀压缩气体通过电磁阀或其他控制器进入气缸的一端，推动活塞开始移动，通过活塞杆，曲柄，立轴等传动机构，使球芯以立轴为中心旋转90°，使球阀由开（或关）的状态变为关（或开）的状态，达到对管道内介质的自动控制。气动开关球阀在气缸式执行机构侧面有两个G1/4"的螺孔，可以通过连接板安装电磁换向阀，顶部也有两个M10X1的螺孔，可以通过支承件安装两个行程开关，中心旋转顶端可用扳手进行手动操作。
    气动O型切断球阀零件材料：

    零件名称 材料
    阀体阀盖 WCB 304(CF8) 316(CF8M) 316L(CF3M)
    球体 2Cr13+氮化处理 304 316 316L
    阀杆 2Cr13 304 316 316L
    密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯 柔性石墨
    适用介质 液体、气体、蒸汽、油品及其它腐蚀性介质等

    声明：本文中所有文字、数据、图片均只适用于参考，阀门性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-61128612。上海惠夏阀门制造有限公司官网：www.shhxv.com。
