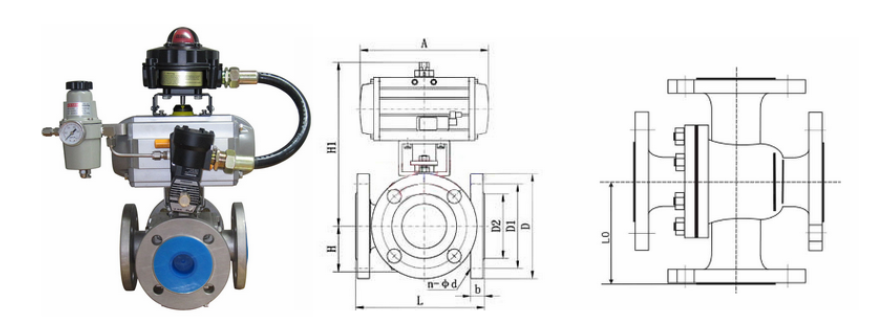

气动四通球阀

销售电话:15901687301
图文传真:021-67231101
所属系列: 气动球阀
名    称: 气动四通球阀
型    号: Q646H
检索关键字: 气动四通球阀,气动四通铸造阀体球阀,气动球阀
  • 阀门型号:Q646F,Q646H
  • 通径规格:DN50~DN500
  • 结构形式:四通铸造阀体
  • 阀体材质:铸钢(WCB)、不锈钢(304、316、316L)
  • 公称压力:PN10、PN16、PN25、PN40
  • 适用温度:-40℃~450℃
  • 应用范围:液体、气体、油品、浆料及含固体颗粒介质
  • 产品特点:可同时切换两种介质的流向,实现一阀多用

气动四通球阀概述:

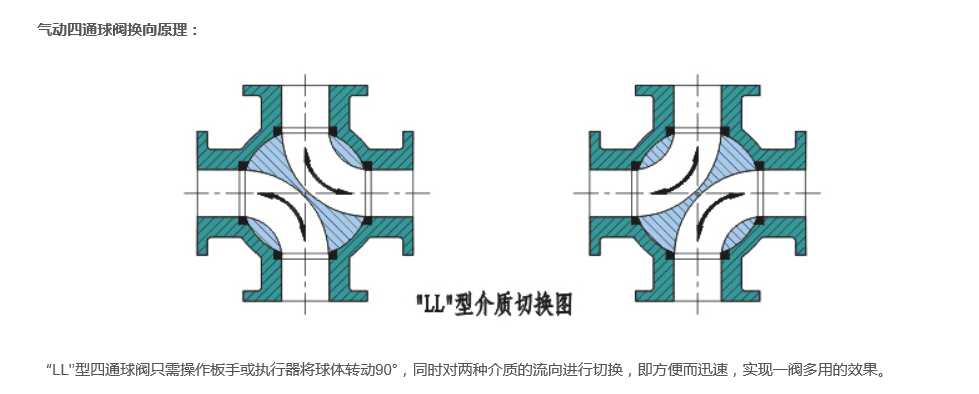

气动四通球阀可同时对两种介质的流向进行切换,替代了以前四个阀门的复杂操作,解除了所占空间大、成本高、操作烦琐等问题,实现一阀多用的效果。气动四通球阀为X形垂直通道,它的特点是球体的两条通道为X形布置,四个通道口径均布于球体赤道圆周截面上,当球体沿顺时针旋转90时,能使相对的两个通道实现两两互通。
气动四通球阀可实现正反供水切换,每转90度,供水方式切换一次,操作方便。在电站系统中称为双向供水转阀,在石化系统中也称空气换向切换阀,适用于液体、气体、粉尘、浆料及含固体颗粒介质的循环系统,如:电站机组冷却器正反向循环供水系统。
公称通径 DN15~DN200(mm)
公称压力 PN1.6、2.5、4.0、6.4MPa
连接形式 法兰式
结构形式 四通铸造阀
驱动方式 气源控制(压缩空气4-7bar)
使用温度 -40℃~450℃
控制形式 开关型(开关两位控制)、调节型(4~20mA信号)
阀体材质 碳钢WCB、不锈钢304、316、316L
密封材料 PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金)
气动四通球阀可选功能:
驱动方式 压缩空气(可带手轮)
供气压力 0.4-0.7mpa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式
单作用(弹簧复位):气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用(通气开关):气关式(B)--失气时阀不变(FL);气开式(K)--失气时阀不变(FL)
可选附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

声明:本文中所有文字、数据、图片均只适用于参考,阀门性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-61128612。上海惠夏阀门制造有限公司官网:www.shhxv.com
