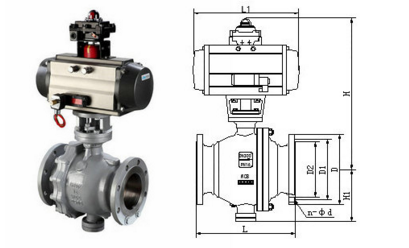

气动固定式球阀

• 阀门型号：Q647F，Q647H
• 通径规格：DN50～DN500
• 结构形式：两段式铸造阀体
• 阀体材质：铸钢（WCB）、不锈钢（304、316、316L）
• 公称压力：PN16、25、40、64bar
• 适用温度：-40℃ - 425℃
• 应用范围：石油化工、燃气设备、电力装备、环保水处理
• 产品特点：可用于高压和大口径的各种管路上
气动固定式球阀概述：
气动固定式球阀一般为法兰连接，且球体是固定的，采用上下阀杆固定阀芯(轴支式)和可动密封座设计，关闭时，在介质压力的作用下，球体不会产生位移，耕作更稳定，常用于高压和大口径的各种管路上。气动固定式球阀通常与球体连接在一起的上下轴上，装有滚动轴承或滑动轴承，以减少启闭时轴颈的摩擦力，减小操作力矩，在各行业得到广泛的应用。

气动固定式球阀应用：
气动法兰固定式球阀大多数采用法兰连接，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质，广泛应用于石油化工电力水利等行业。
气动固定式球阀参数：

公称通径	DN15～DN200(mm)
公称压力	PN1.6、2.5、4.0、6.4MPa
连接形式	法兰式
结构形式	两段式铸造阀体
驱动方式	气源控制(压缩空气4-7bar)
使用温度	-40℃～425℃
控制形式	开关型(开关两位控制)、调节型(4～20mA信号)
阀体材质	碳钢WCB、不锈钢304、316、316L
密封材料	PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金)
气动固定式球阀可选功能：

驱动方式	压缩空气(可带手轮)
供气压力	0.4-0.7mpa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用（弹簧复位）：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用（通气开关）：气关式(B)--失气时阀不变(FL)；气开式(K)--失气时阀不变(FL)
可选附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
声明：本文中所有文字、数据、图片均只适用于参考，阀门性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-61128612。上海惠夏阀门制造有限公司官网：www.shhxv.com。
