电动衬氟球阀

• 阀门型号：Q941F46
• 通径规格：DN15-DN300
• 结构形式：浮动直通
• 阀体材质：铸钢WCB、不锈钢304、不锈钢316
• 公称压力：PN10、PN16
• 适用温度：-29～+180℃
• 应用范围：腐蚀性介质以及强酸强碱流体等
• 产品特点：密封性能好，耐腐蚀性强，流通能力大，使用稳定可靠
电动衬氟球阀简介：
电动衬氟球阀（耐腐蚀电动球阀）采用全氟塑料衬里工艺，由衬氟球阀与电动执行器组合而成，具有极高的化学稳定性，适用于任何强腐蚀性化学介质。由于Q941F46电动球阀内腔及球体均采用高压注塑工艺，衬有耐腐蚀、耐老化的聚四氟乙丙烯（简称F46），故具有可靠的耐腐蚀性和密封性，在各种酸、碱、盐类等强腐蚀性介质中作开关或调节之用。

电动衬氟球阀技术参数：


公称通径	DN15～DN300(mm)
公称压力	PN1.0、1.6MPa
连接形式	法兰
密封形式	O型球型阀芯
电源电压	AC110V、AC220V、AC380V（DC24等）
适用介质	任何腐蚀性化学介质
阀体形式	两段式阀体(浮动球体)
阀体材质	碳钢、不锈钢304、316、316L
密封材质	聚四氟乙烯
泄露量Q	软密封：零泄漏
适用温度	PTFE:-29～+180℃
驱动形式	电动控制，可选防爆执行器，可带手动装置
控制方式	普通开关型(开关两位模式)、智能调节(4～20mA模拟量信号控制)

电动衬氟球阀优点：

1、耐腐蚀：阀体内腔及理体均包衬2.5-3mm厚的F46，能耐酸、碱，耐强腐蚀。

2、采用软密封阀座，密封性能好。

3、体积小，重量轻，结构简单，安装维修方便。

4、流阻小，流通能力强，流量特性好。

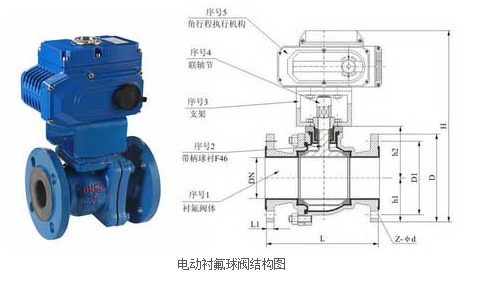

电动衬氟球阀零件材料：


零件名称	材料
阀体阀盖	WCB+F46	304(CF8)+F46	316(CF8M)+F46	316L(CF3M)+F46
球体	2Cr13+氮化处理+46	304+46	316+46	316L+46
阀杆	2Cr13+46	304+46	316+46	316L+46
密封圈	PTFE、碳素纤维＋PTFE
密封填料	聚四氟乙烯填料

电动衬氟球阀使用说明：

（1）使用的介质温度不能超过150℃ (介质温度短时间可到150℃，长时间的使用温度应在120℃左右)，否则，阀门的各部件衬的F46易软化、变形，致使阀门关不死、泄漏量大。

（2）如遇到用户使用的介质温度，短时间温度在180℃以下，长时间温度在150℃以下，可选用另一种氟塑料一PFA，但衬PFA氟塑料的价格较贵，在配套时应事先询价。

（3）不要有负压，电动衬氟球阀应避免使用的管道内有负压，如有负压，易造成阀门内腔的衬氟塑层被吸出(鼓出)、脱壳，导致阀门开启、关闭发生故障。

（4）压力、压差应控制在允许范围内。

声明：本文中所有文字、数据、图片均只适用于参考，阀门性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-61128612。上海惠夏阀门制造有限公司官网：www.shhxv.com。
