所属系列： 电动球阀

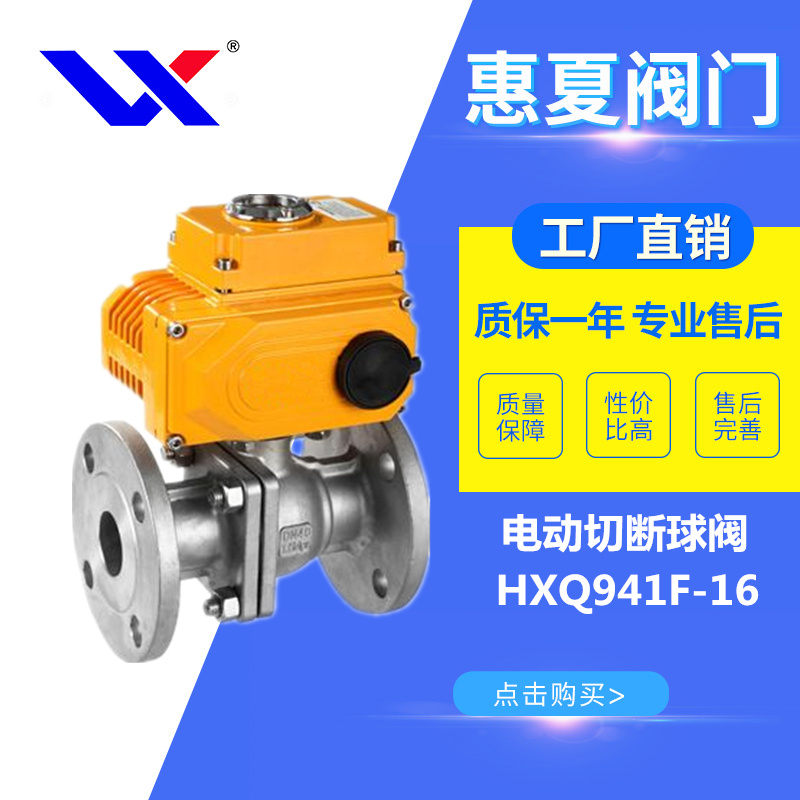

名    称： 电动切断球阀
型    号： HXQ941F
检索关键字： 电动切断球阀，电动O型切断球阀，电动开关式球阀
  • 阀门型号：HXQ941F，HXQ941H
  • 通径规格：DN15～DN300
  • 结构形式：浮动直通式
  • 阀体材质：铸钢WCB、不锈钢304、不锈钢316
  • 公称压力：PN16、PN25、PN40、PN64
  • 适用温度：-40℃~-450℃
  • 应用范围：气体、液体，石油化工、冶金、轻工等工业

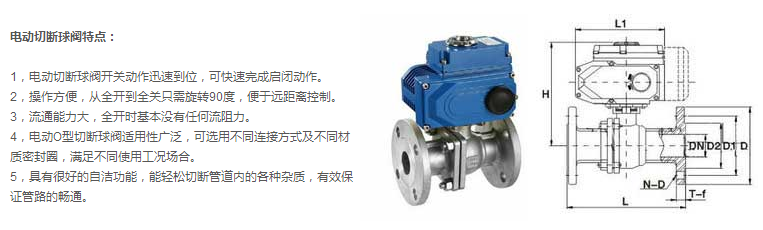

  • 产品特点：结构简单，切换迅速、流通能力大，密封性能好电动切断球阀概述：
    电动O型切断球阀（电动开关球阀）是常见的开关型控制关断阀，即工作方式为全开或全关的两位式状态，由于球阀阀芯采用O型结构，顾被称为电动O型切断球阀。电动开关球阀只需通入220VAC电源即可完成开关动作，特别适用于各种压差大等快速开关、切断的管道当中。电动切断球阀可根据工况要求及使用环境选配防爆型或快速开关执行装置，充分满足于各种不同工艺参数的需求。电动切断球阀参数：
    公称通径 DN15～DN300(mm)
    公称压力 PN1.0、1.6、2.5、6.4MPa
    连接形式 法兰式,螺纹连接
    驱动形式 电源驱动（可选防爆型，自带手动装置）
    电源电压 AC220V、AC380V（其他定制DC24）
    阀芯形式 O型球型阀芯
    泄露量 软密封:零泄漏，硬密封:≤额定流量的10-5
    动作时间 8～30（DN15-50） 36～60(DN65-300)可定制
    阀体材质 碳钢、不锈钢304、316、316L
    流量特性 近似快开特性
    适用温度 软密封-40℃~-180℃；硬密封-40℃~-450℃
    控制方式 开关型（开关两位切断），无源触点信号，电位计反馈

    电动切断球阀标准规范：
    1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
    2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、JIS B2212～2214、NF E29-211、DIN2543。
    3、检验主试验：JB/T 9092、API 598。
    4、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
    电动切断球阀和电动调节球阀的区别：
    一，电动开关球阀适用于接通或切断管路中的介质，只有全开和全关两个位置的控制，不能直接对介质流量大小进行比例式调节。
    二，电动调节球阀能控制球阀球芯的旋转角度（即阀的开度大小），实现不同程度的比例，可对管道中介质的流量、压力、温度等各项参数进行精密调节控制。
    电动切断球阀零件材料：
    零件名称 材料
    阀体阀盖 WCB 304(CF8) 316(CF8M) 316L(CF3M)
    球体 2Cr13+氮化处理 304 316 316L
    阀杆 2Cr13 304 316 316L
    密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯 柔性石墨
    适用介质 液体、气体、蒸汽、油品及其它腐蚀性介质等
