所属系列： 电动球阀
名    称： 电动螺纹球阀
型    号： Q911F
检索关键字： 电动螺纹球阀、电动内螺纹球阀、电动浮动直通式螺纹球阀

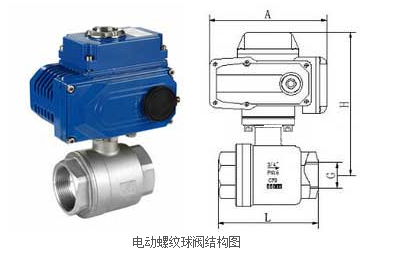

电动螺纹球阀

  • 阀门型号：Q911F，Q911H
  • 通径规格：DN15～DN100
  • 结构形式：浮动直通式
  • 阀体材质：不锈钢304、不锈钢316、不锈钢316L
  • 公称压力：PN10、PN16、PN25、PN40、PN64
  • 适用温度：PTFE:-29～+178℃，PPL:-29～+300℃
  • 应用范围：水、油品、气体、粉末及弱腐蚀性介质
  • 产品特点：体积小、重量轻、安装方便、阻力小、动作稳定可靠
    • 电动内螺纹球阀（又称电动丝扣球阀）就是指螺母和管接头上为螺纹状的球阀，采用直连的方式，将电动执行机构与内螺纹球阀连接组合而成。电动内螺纹球阀一般比较小，口径在DN50以下的比较常见，因为与阀门连接的管道很难开螺纹，所以一般超过这个尺寸都不适合使用。电动内螺纹球阀选用不同的材质，可分别适用于多种介质，可在压力为PN1.0～4.0MPa，工作温度为 -29～300℃的各种管路上，做两位切断或调节使用。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。
    电动内螺纹球阀标准规范：
    检验标准: JB/T9092,API598, EN12266
    产品标准: GB/T12237, ASME16.34, API608
    管螺纹标准: GB/T7306, GB/T7307, ISO7-1, ISO288-1
    ASMEB1.20.1, BS21, DIN2999/599, BSP
    试验压力：1.6  2.5  4.0
    强度试验：2.4  3.8  6.0
    密封试验：1.8  2.8  4.4
    电动内螺纹球阀原理：
    电动螺纹球阀执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转，球体绕垂直于通道轴旋转90°，实现对管道中流体介质的比例调节或切断控制，电动螺纹球阀属于直通阀门，全开状态介质与密封面无接触，其寿命长、密封面和介质摩擦磨损率低，适合介质含颗粒、带腐蚀性流体使用。
    电动内螺纹球阀技术参数：
    公称通径 DN15～DN100(mm)
    公称压力 PN1.0、1.6、2.5、4.0MPa
    连接形式 内螺纹连接（螺母旋紧式）
    密封形式 O型球型阀芯
    电源电压 AC110V、AC220V、AC380V（DC24等）
    旋转范围 0～90°
    动作时间 15秒/30秒/60秒（可定制）
    阀体材质 碳钢、不锈钢304、316
    流量特性 快开特性
    泄露量Q 硬密封：≤额定流量的10-5 ；软密封：零泄漏
    适用温度 PTFE:-29～+178℃，PPL:-29～+300℃
    适用介质 液体、油、气体、粉末及各种腐蚀性介质
    控制方式 普通开关型(开关两位模式)、智能调节(4～20mA模拟量信号控制)
    电动内螺纹球阀零件材料：
    连接方式 内螺纹连接 对焊连接
    零件名称 阀体阀盖 WCB CF8(304) CF8M(316) WCB CF8(304) CF8M(316)
    球体、阀杆 2Cr13 0Cr19Ni9 OCr17Ni12Mo2 2Cr13 0Cr19Ni9 OCr17Ni12Mo2
    密封圈、填料 增强聚四氟乙烯、对位聚苯
    适用工况 适用介质 水、蒸汽 、油品等 硝酸等腐 蚀性介质 醋酸等腐 蚀介质 水、蒸汽 、油品等 硝酸等腐 蚀性介质 醋酸等腐蚀介质
    适用温度 -29～180°C(增强四氟乙烯)、-29～300°C(对位聚苯)

声明：本文中所有文字、数据、图片均只适用于参考，阀门性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-61128612。上海惠夏阀门制造有限公司官网：www.shhxv.com。
