所属系列： 过滤器系列
名    称： 自动排渣过滤器
型    号： ZPG-A/B
检索关键字： 自动排渣过滤器 上海惠夏阀门 上海品牌阀门制造商 知名阀门厂家 阀门生产厂家
产品简介： 制造标准：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。上海惠夏阀门有限公司拥有全球最顶尖的生产设备和技术工程师，有能力按照各国标准以及各种行业标准生产制造优质阀门。
联系电话： 15901687301
   产品详情

自动排渣过滤器概述：

ZPG-A/B型自动排渣过滤器广泛应用供热蒸汽、空气、水等工业冷却过滤器的工艺过程。它具有自动反向冲洗功能。即排除网内的杂质。适用于大中型热交换器、汽水等设备定期排除渣。



一、ZPG-A/B型自动排渣过滤器特点：

1、能自动冲洗。排污快速．不需拆卸滤网，提高工作效率。
2、流通面积大。压力损失小，抗污性强。使用寿命长。

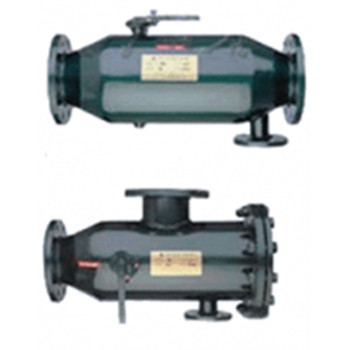

3、结构形式："A"表示直通式“8”表示直角式，安装方便。


二、自动排渣过滤器主要零件部件材料表：

要主零件部件材料表 PnrtS
零件名称		 Materials
材料
Body
阀体		 CarbonmeelStaiiilessSteeI
碳钢、不锈钢
GauzeFilterCap
滤网盖		 Cartmn．steelStainlessSteel
碳钢、不锈钢
FilterCoreNet
滤芯网		 StainlessSteel
不锈钢
Gasket
垫片		 Metalgraphite
金属石墨



三、自动排渣过滤器技术参数表：

Type型号
Nominal
PressureedPa)
公称压力		 Connection
连接
方式		 Max.Allowable
TMP(℃)
最高允
许温度		 Nomillal
DiaITlelet
(DN)
公称
通径		 Extemaldimensions(mm)
外形尺寸		 Type型号
Nominal
Pressure(MPa)
公称压力		 Nominal
diameter
(DN)
公称
通径		 ExternalDimensions(mm)
外形尺寸		 Blowdown
OutletFlang
排污出口
端法兰
L L1 H1 L L1 H1 H2
ZPG—A
PN一1.6
PN一2.5		 Hange
法兰		 350 50 370 240 100 ZPG—B
PN一1.6
PN一2.5		 50 390 190 130 130 25
65 370 240 125 65 395 200 130 130 25
80 450 340 145 80 490 260 150 150 40
100 480 340 180 100 515 300 180 180 40
125 590 380 205 125 620 320 220 220 50
150 670 410 235 150 710 380 240 225 50
200 750 580 290 200 830 400 270 290 80
250 850 660 335 250 950 500 320 335 80
300 1100 780 385 300 1190 650 360 385 100
350 1200 890 460 350 1290 680 420 460 100
400 1300 1050 490 400 1410 720 480 490 125
450 1540 1150 510 450 1690 870 510 510 125
500 1700 1300 590 500 1900 990 560 590 125
