所属系列： 过滤器系列
名    称： U型过滤器
型    号： YG、UG
检索关键字： U型过滤器 上海惠夏阀门 上海品牌阀门制造商 知名阀门厂家 阀门生产厂家

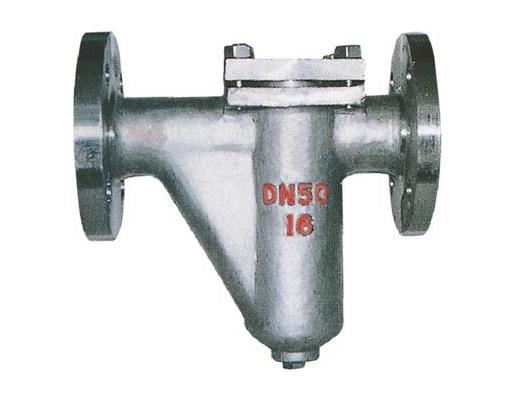

产品名称： U型过滤器
产品型号： YG、UG
产品口径： DN10-200
产品压力： 0.6~6.4Mpa
产品材质： 铸钢、不锈钢、合金钢等
产品简介： 制造标准：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。上海惠夏阀门有限公司拥有全球最顶尖的生产设备和技术工程师，有能力按照各国标准以及各种行业标准生产制造优质阀门。
联系电话： 15901687301
   产品详情

U型过滤器概述：
广泛用于蒸汽、空气、水、油品等系统管道中，保护各种计量器、泵机、阀门、疏水器等设备。


一、U型过滤器特点：
UG型压力损失小，流通面积大，抗污性强。排污方便。


二、U型过滤器主要性能规范

Type
型号

Pressure Nominal(MPa)
公称压力

Working Temperature(℃)
工作温度

Filter Net Eye Number
滤网目数

APPlicable Media
适用介质

YG—W

2.0

300

20～150

Steam，Air，Water，Oil

YG—F

5．O

425

20～150

蒸汽、空气、水、油


三、U型过滤器技术参数表

Type
型号

Nominal Diameter(DN)公称通径

External dimensions(mm)外形尺寸

A

L

H

UG型一A

10

150

80

125

15

150

80

125

20

180

100

153

25

180

100

153

40

200

155

304

50

300

155

340

65

340

220

380

80

400

250

420

100

500

295

502

150

600

335

650

200

786

395

770

UG型一B

Nominal Diameter(DN)公称通径

External dimensions(mm)外形尺寸

L

H1

H2

15

270

90

145

20

270

90

145

25

270

90

145

32

320

125

175

40

320

125

175

50

320

125

175

65

430

140

220

80

430

140

220

100

430

140

220

125

460

160

235

150

460

170

235

200

460

190

235
