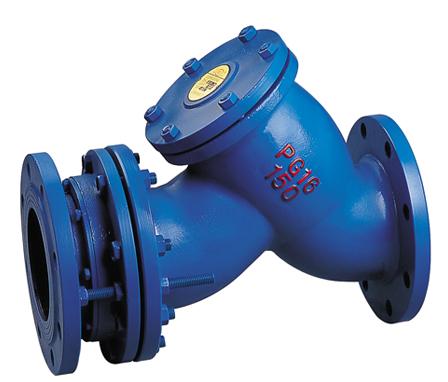

Y型拉杆伸缩过滤器

销售电话：15901687301
图文传真：021-67231101
所属系列： 过滤器系列
名    称： Y型拉杆伸缩过滤器
型    号： SY4P、YSTF
检索关键字： Y型拉杆伸缩过滤器 上海惠夏阀门 上海品牌阀门制造商 知名阀门厂家 阀门生产厂家

产品简介：制造标准：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。上海惠夏阀门有限公司拥有全球最顶尖的生产设备和技术工程师，有能力按照各国标准以及各种行业标准生产制造优质阀门。

联系电话：15901687301

 产品详情

伸缩过滤器产品介绍：
Y型拉杆伸缩过滤器，是使用水力控制阀及精密的易堵塞的机械产品所必须具备的过滤设备。通常安装于水力控制阀等设备的进口端，防止颗粒性杂质进入通道，造成堵塞，使阀门或其他设备失灵而不能正常使用。Y型过滤器结构简单，流阻小，可在线排除污物而不需拆除。Y型拉杆伸缩过滤器还具有安装长度可调，装拆方便的特点。可根据需要设置滤网目数，通常滤网目数范围：水18～30目、蒸气40～100目、油100～480目。



伸缩过滤器应用范围：
Y型拉杆伸缩过滤器可根据需要设置滤网目数，通常滤网目数范围：水18～30目、蒸气40～100目、油100～480目。



伸缩过滤器结构特点：

零件名称 管体 滤网 伸缩拉杆 O形圈
材料 灰铸铁或球墨铸铁铸钢 不锈钢 碳钢镀锌 丁腈橡胶



伸缩过滤器主要尺寸及重量：

SY4P-10/16/25型

DN 65 80 100 125 150 200 250 300 350 400 450 500
L 螺纹
法兰 250 280 350 400 440 500 580 670 780 850 850 100
H 螺纹
法兰 198 210 250 305 358 450 503 578 598 618 693 765
H1 螺纹
法兰 270 295 344 422 485 602 710 815 844 872 978 1080

YSTF-10/16型

DN 50 65 80 100 125 150 200 250 300 350 400
L 300 320 380 430 500 550 650 775 900 1025 1150
H 155 183 210 250 305 358 450 503 578 598 618
H1 195 245 295 344 415 485 602 710 815 844 872
