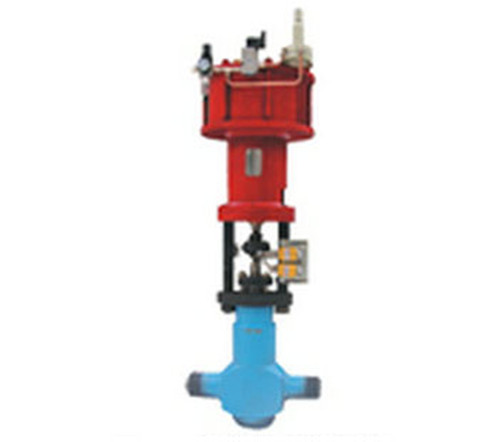

主蒸汽疏水阀

销售电话:15901687301
图文传真:021-67231101
所属系列: 疏水阀系列
名    称: 主蒸汽疏水阀
型    号: STR
检索关键字: 主蒸汽疏水阀 上海惠夏阀门 上海品牌阀门厂家 知名阀门厂家 阀门生产厂家
产品名称: 主蒸汽疏水阀
产品型号: STR
产品口径: DN50-150
产品压力: 0.6~10.0Mpa
产品材质: 铸钢、不锈钢、合金钢等
产品简介: 制造标准:中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。上海惠夏阀门有限公司拥有全球最顶尖的生产设备和技术工程师,有能力按照各国标准以及各种行业标准生产制造优质阀门。
联系电话: 15901687301
   产品详情
STR主蒸汽疏水阀概述:
主蒸汽疏水阀STR是一种串级式高压差调节阀,该阀适用于火力发电厂主蒸汽和再热蒸汽管道等的疏水系统。控制高温高压降饱和水,高温蒸汽疏水阀可以是电动或者气动,也可以是手动操作。气动或电动疏水阀型号是STR,手动疏水阀型号是MTR,它是大型火力发电机组的关键阀门之一。
高温蒸汽疏水阀的主要优点:
流体通道串级时,不断改变流体方向,控制流体速度30m/s,防止空化破坏。
节流面与密封面分开,根据疏水流量设有不同的节流元件,阀内主件表面硬化处理,硬度可达到HRC70左右,关闭严密,寿命长。
阀体组件采用自内压密封结构,压差越大,密封性越好。
阀体组件与执行机构采用浮动式连接。可以消除阀芯与推杆不同心造成的卡死想象。
技术参数和性能
阀体
形    式    铸造或锻造的直通式阀体
公称通径    DN65,80,100,125,150,200,250,300
公称压力    PN1.6,4.0,.6.4Mpa
连接形式    法兰连接  BW焊接
材    料    WCB
工作温度    小于420度
填    料    高温石墨编织填料

阀内组件
阀芯形式   压力平衡式单座阀芯
流量特征   等百分比或线性
材    料   440B  特种不锈钢

执行机构
形    式   汽缸活塞执行机构或电动执行机构
供气压力   0.5Mpa
气源接头   RC1/4
环境温度   -30-70度
附    件   (气动执行机构)定位器,手轮机构,空气过滤减压阀

性能
泄漏量    金属阀座符合标准符合ANSI B16.104—1976 IV级
回   差   小于全行程的3%(不带定位器)小于全行程的1%(带定位器)
线   性   小于全行程的+-5%(不带定位器)小于全行程的+-1%(带定位器)
可调范围  50:1

阀体
公称通径   DN25,32,40,50
公称压力   PN32, 42Mpa
连接形式   BW焊接式
材    料   12Cr1MoV锻件
介质温度   小于560度

阀内组件
阀芯形式   迷宫套筒式阀内组件,串级套筒式阀内组件
材    料   不锈钢
填    料   石棉与石墨编织填料
流体方向   高进低出

执行机构   气缸执行机构,电动执行机构,手动执行机构
作用形式   气—开式或气关式两位动作
泄漏量     符合ANSI B16.104—1976 V级
回    差   小于全行程的3%(不带定位器)
线   性   小于全行程的+-5%(不带定位器)
标准附件   执行机构带手轮机构和二位三通电磁阀


公称通径和额定行程
公称通径DN
65
80
100
125
150
200
250
额定行程mm
40
40
50
50
60
75
75

订货须知
1.产品型号与名称 2.公称通径DN(mm) 3.公称压力
4.流量特性 5.阀体材质 6.额定流量系数
7.介质种类和温度范围 8.阀前后压力(压差) 9.电源电压和控制信号
10.其它特殊要求
