自由半浮球蒸汽疏水阀

销售电话：15901687301
图文传真：021-67231101
所属系列： 疏水阀系列

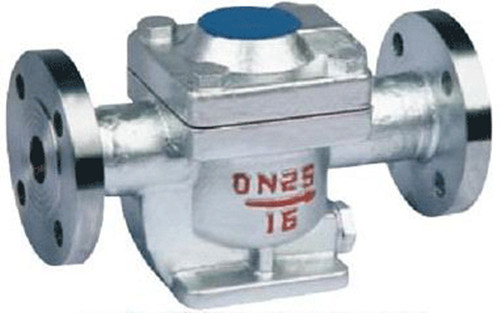

名    称： 自由半浮球蒸汽疏水阀
型    号： CS15H、CS45H
检索关键字： 自由半浮球式蒸汽疏水阀 上海惠夏阀门 上海品牌阀门厂家 知名阀门厂家 阀门生产厂

产品名称：自由半浮球式蒸汽疏水阀产品型号：CS15H、CS45H产品口径：DN15-50产品压力：0.6~6.4Mpa产品材质：铸钢、不锈钢、合金钢等产品简介：制造标准：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。上海惠夏阀门有限公司拥有全球最顶尖的生产设备和技术工程师，有能力按照各国标准以及各种行业标准生产制造优质阀门。联系电话：15901687301

 产品详情

自由半浮球式蒸汽疏水阀结构特点及工作原理：
    疏水阀未开始工作时，自由半浮球沉落在发射管上，当疏水处于排水状态时，蒸汽经过过滤网和发射管进入阀体，当蒸汽体积增加到一定程度时，浮力使半浮球上浮，在蒸汽压力作用下，半浮球靠向疏水喷咀将其封闭，阻止了蒸汽外逸。当大量凝结水进入阀体时，半浮球内蒸汽体积减少，此半浮球在自身重力作用下落，半浮球脱离疏水喷咀，完成了一个工作循环。继而周而复始运动，起动自动排水阻汽的目的。



自由半浮球式蒸汽疏水阀主要性能规范：

公称压力
PN(MPa)
试验压力
PS(MPa)
最高工作压力DMO(MPa)
最高工作温度TMO(℃）
适用介质
漏汽率
最高背压率（%）
1.6
2.4
1.6
220
蒸汽Steam、凝结水
≤0.5
85



自由半浮球式蒸汽疏水阀主要外形尺寸与连接尺寸

型号
Type
公称通径
L
H
H1
型号
Type
公称通径
L
H
D
D1
D2
b
f
Z-φd
CS15H-
16

25
 C
40

15
 155 142 80
CS45H-
16

25
 C
40

15
 210 142
95
65
45
14
2
4-φ14
20
 155 142 80
20
 210 142
105
75
55
14
2
4-φ14
25
 155 142 80
25
 230 142
115
85
65
14
2
4-φ14
32
 180 200 105
32
 270 200
135
100
78
16
2
4-φ18
40
 180 200 105
40
 270 200
145
110
85
16
3
4-φ18
50
 180 200 105
50
 270 200
160
125
100
16
3
4-φ18
