所属系列： 疏水阀系列

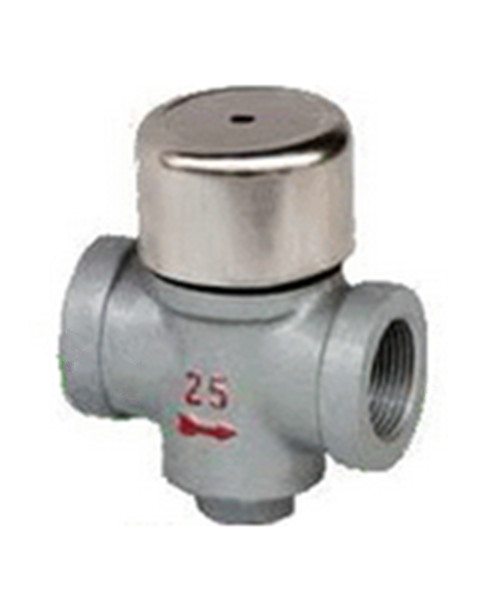

名    称： 仪表不锈钢疏水阀
型    号： CS19W
检索关键字： 仪表不锈钢疏水阀 上海惠夏阀门 上海品牌阀门厂家 知名阀门厂家 阀门生产厂家

产品名称：仪表不锈钢疏水阀产品型号：CS19W产品口径：DN6-32产品压力：1.6Mpa产品材质：铸钢、不锈钢、合金钢等产品简介：制造标准：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。上海惠夏阀门有限公司拥有全球最顶尖的生产设备和技术工程师，有能力按照各国标准以及各种行业标准生产制造优质阀门。联系电话：15901687301

 产品详情

仪表不锈钢疏水阀结构特点：
1、带蒸汽或空气保温装置，不受环境温度影晌，减少动作频率，延长寿命。
2、备有过滤器自排污。
3、该阀动作灵敏可靠，排水量大。

仪表不锈钢疏水阀工作原理:
本疏水阀是利月热动力学特性，当凝结水排流较低时会发生第二次蒸发。井在粘度、密封等方面与蒸汽方面存在差异驱动启阀件。
主要外形尺寸与连接尺寸


圆盘式仪表不锈钢疏水阀外形尺寸图

产品型号
口径
(DN)
连接方式
最高允许温度℃
阀体材质
外形尺寸
CS19W-16P
6
螺纹
250℃
0Cr18Ni9
50
48
30
18
CS19W-16P
8
螺纹
250℃
0Cr18Ni9
50
48
30
18
CS19W-16P
10
螺纹
250℃
0Cr18Ni9
52
58
35
23
SLZ热动力型
6
螺纹
250℃
0Cr18Ni9
40
33
24
9
SLZ热动型
8
螺纹
250℃
0Cr18Ni9
40
33
24
9
SLZ热动型
10
螺纹
250℃
0Cr18Ni9
52
37
26
11

产品型号
口径（DN）
B
H
H1
H2
ST-16C可调恒温式
15
62
162
95
67
20
68
162
95
67
25
75
168
93
75
32
80
175
100
80

型号
BNF1
BNF2
连接方式
ZG1/2″
ZG3/4″
ZG1″
ZG1/2″
ZG3/4″
ZG1″
通径
15
20
25
15
20
25
外形尺寸（mm）
L
100
105
105
100
105
105
W
63
63
63
63
63
63
重量（Kg）
0.8
0.9
0.9
0.8
0.9
0.9
