所属系列： 自力式调节阀
名    称： 自力式压差调节阀
型    号： ZZCP
检索关键字： 自力式压差调节阀，自力式直通铸造阀压差调节阀，不锈钢自力式压差调节阀
  • 阀门型号：ZZCP
  • 通径规格：DN15～DN250mm
  • 结构形式：直通铸造阀
  • 阀体材质：铸钢（WCB）、不锈钢（304、316、316L）
  • 公称压力：PN10、PN16
  • 适用温度：≤150℃
  • 应用范围：非腐蚀性的液体、气体和蒸汽等介质
  • 产品特点：具有压力平衡功能，灵敏度高等优点
自力式压差调节阀主要由控制阀、执行器和一个设定压力的弹簧组成，分为差压上升阀关和压差上升阀开两种形式，无需外加能源，利用工艺管道中介质的压力变化，与信号进行比较，使被调节介质的力与执行机构的输出力平衡，以达到稳定压力、差压值。自力式压差调节阀适用于非腐蚀性的液体、气体和蒸汽等介质，可用于各种油品、化学品、液体储罐气封。
自力式压差调节阀无需外部能源，利用管道自身压力调节，节约能源，系统简单成本低，可用于无电、无气的场合，不存在外部能源的隐患，且操作简单，设定时只需旋转调节螺母即可，具有压力平衡功能，灵敏度高等优点，通过组合件，可以进行多项组合控制！
自力式压差调节阀参数：
技术参数
公称通径 DN15、20、25、32、40、50、65、80、100、125、200、250mm
公称压力 PN1.0、1.6MPa
法兰标准 ANSl、JIS、DIN、GB、JB(特殊可按用户提供)
阀体材料 铸钢(ZG230-450)、铸不锈钢
阀芯材料 硬密封：不锈钢 (1Cr18ni9Ti、1Cr18Ni12MoTi)
软密封：不锈钢镶嵌橡胶圈
压力平衡 不锈钢波纹管( DN15-125)、平衡膜片( DN150-250)
自力式（差压上升阀关）控制阀，自控制阀门、执行器和一个设定压力的弹簧组成。适用于非腐蚀性的液体、气体和蒸汽，在系统管道中的压差控制，当压差升高时，控制阀关闭。
自力式（压差上升阀开）控制阀．由控制阀门、执行器和一个设定压力的弹簧组成。适用于非腐蚀性的液体、气体和蒸汽．在系统管道中的压差控制．当压差升高时，控制阀开启。
自力式压差调节阀流量系数：
额定流量系数、噪音衡量系数、允许压差
公称通径DN(mm)   15 20 25 32 40 50 65 80 100 125 150 200 250
额定流量系数KvS   4 6.3 8 16 20 32 50 80 125 160 280 320 450
噪音衡量系数Z值   0.6 0.6 0.6 0.55 0.55 0.5 0.5 0.45 0.4 0.35 0.3 0.2 0.2
允许压差( Mpa) PN10 1.0 1.5 1.2 1.0
PN16 1.6

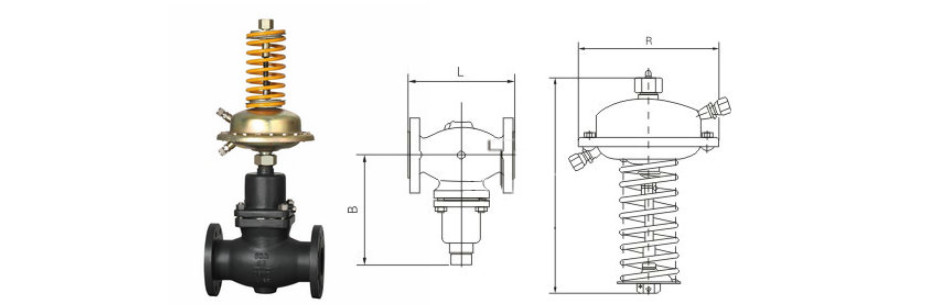

自力式压差调节阀结构组成：
结构简图
1 2 3 4 5 6 7 8 9 10 11
阀体 阀座 阀轴 阀盖 膜盖 膜片 弹簧 调节螺母 导压管 平衡膜片 充注阀

声明：本文中所有文字、数据、图片均只适用于参考，阀门性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-61128612。上海惠夏阀门制造有限公司官网：www.shhxv.com。
