所属系列： 自力式调节阀
名    称： 自力式压力调节阀
型    号： ZZYP-16B
检索关键字： 自力式压力调节阀，自力式压力直通铸造球型阀 ，不锈钢自力式压力调节阀
  • 阀门型号：ZZYP-16B、ZZYP-16K
  • 通径规格：DN20～300mm
  • 结构形式：直通铸造球型阀
  • 阀体材质：铸钢（WCB）、不锈钢（304、316、316L）
  • 公称压力：PN1.6、2.5、4.0、6.4MPa
  • 适用温度：标准型-17～+450℃
  • 应用范围：气体、液体及蒸汽介质，减压稳压或泄压稳压
  • 产品特点：无需外部能源，利用管道自身压力调节

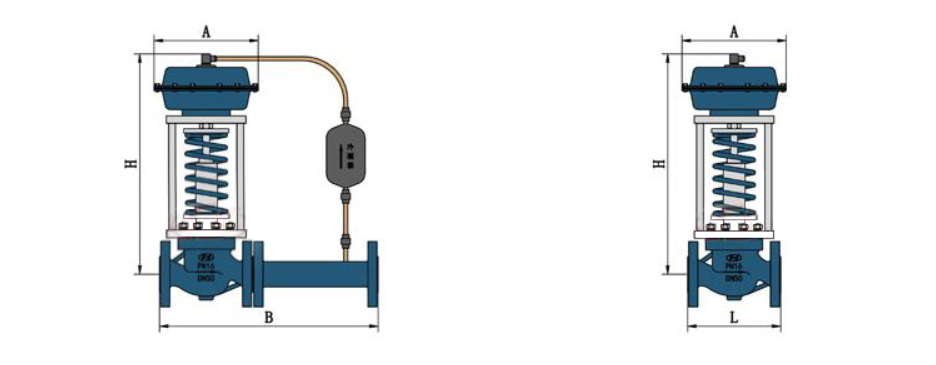

ZZYP自力式压力调节阀主要由控制阀门、执行器和一个设定压力的弹簧组成，适用于非腐蚀性的液体、气体、和蒸汽，在系统管道中的阀前（当阀前压力升高时，控制阀开启）或阀后（当阀压力升高时，控制阀开启）压力控制。广泛应用于石油、化工、电力、冶金、医药、食品、纺织、机械、暖通。作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节（K型）。
自力式压力调节阀相对于手动调节阀，它的优点是能够自动调节；相对于电动调节阀，它的优点是不需要外部动力。自力式调节阀依靠流经阀内介质自身的压力、温度作为能源驱动阀门自动工作，不需要外接电源和二次仪表。
自力式调节阀都利用阀输出端的反馈信号（压力、压差、温度）通过信号管传递到执行机构驱动阀瓣改变阀门的开度，达到调节压力、流量、温度的目的。，在闭式水循环系统（如热水供暖系统、空调冷冻水系统）中，正确使用这种阀门，可以很方便地实现系统的流量分配；可以实现系统的动态平衡；可以大大简化系统的调试工作；可以稳定泵的工作状态等。
自力式压力调节阀参数：
阀体
形      式 直通铸造球型阀
公称通径 20、25、32、40、50、65、80、100、125、150、200、250、300mm
公称压力 PN16、40、64bar
法兰标准 ANSI、JIS、DIN、GB、JB
材      料 铸钢、不锈钢等
上  阀  盖 标准型：-17-450℃
阀盖形式 螺栓压紧式
填      料 V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料
连接形式 法兰

阀内组件
阀芯型式 单座、套筒型阀芯
流量特性 快开
自力式压力调节阀流量系数：
额定流量系数、额定行程、臧压比
公称通径DN(mm)   20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数KvS   7 11 20 30 48 75 120 190 300 480 750 1100 1750
额定型程(mm)   8 11 14 20 25 40 50 60 70
减压比 最大 10:1
最小 10:8

声明：本文中所有文字、数据、图片均只适用于参考，阀门性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-61128612。上海惠夏阀门制造有限公司官网：www.shhxv.com。
