气动V型球阀

销售电话:15901687301
图文传真:021-67231101
所属系列: 气动球阀
名    称: 气动V型球阀
型    号: VQ647F/VQ647H
检索关键字: VQ647F气动V型球阀,VQ647H气动V型球阀,气动不锈钢球阀

VQ647F、VQ647H气动V型球阀产品说明:

VQ647F、VQ647H气动V型球阀,球芯呈V型状,可实现线性调节,可调范围大。当阀门关闭时。V型缺口与阀座之间产生契形剪刀作用,并既具有自洁功能又可防止球芯卡死,特别适用于管线结垢冻结场合。适宜于控制纸浆、污水,含有纤维和颗粒固体悬浊介质及粉粒状介质。配用的ZGH系列气缸活塞式执行机构,结构简单,输出力矩大。本系列球阀按密封性能分为软密封和硬密封;按调节方式分为调节型和切断型,切断型按作用形式分为单作用式和双作用式,调节型为双作用式。单作用式的独特优点是一旦动力源发生故障,球阀将按控制系统的要求自动处于关闭或开启位置。产品广泛应用于电力、石油、化工、造纸、轻纺、食品、制药、航空航天等领域。

气动球阀产品特点:
1、
气动V型球阀结构紧凑,小巧轻盈,安装方便,维护简便。
2、气动V型球阀由V型阀体与气动执行机构及其它附件组成。是一种直角回转结构的高级控制阀。

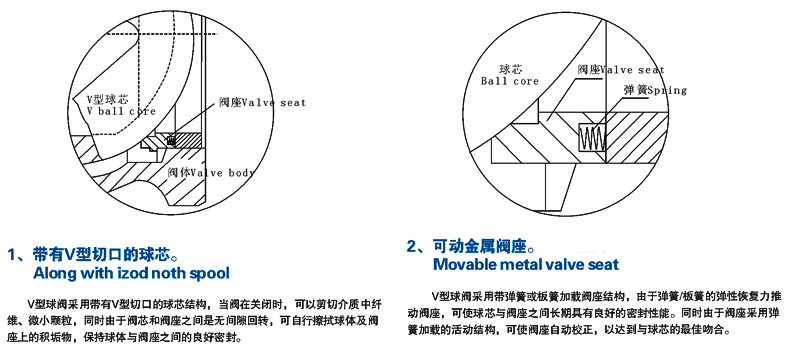

3、V型阀采用双轴承结构,机械稳定性高,启动扭矩小,保证了阀门具有极好的灵敏度和感应速度。
4、最大可靠(安全)性:阀体为一个整体结构,坚固耐用,操作不受管道压力影响,并可避免阀体渗漏。
5、具有出色的调节特性:V型阀具有一个近似等百分比的固有流量特性及高达300:1的可调比。因此V型阀可以在广幅的变化范围内提供精确的控制。
6、金属阀座的优越密封性:V型阀采用可动金属阀座,具有自助补偿功能,并具有优越密封性能及超长的使用寿命。在流向上,泄漏量≤10-6×额定流量系数。
7、最大流动容积:由于它的流线型外形以及满直角回转控制缘故,使容积的最大值特别高,通能力特别大,流通阻力小,因此可以使用较小的更加经济实用的阀门尺寸。
8、超强的剪切能力:V型阀采用金属硬密封结构,V型阀芯及金属阀座在回转过程中,V型缺口与阀座产生一个强大的剪切能切断纤维等杂质,并具有自洁功能,避免阀门卡死现象发生。
9、气动执行机构采用活塞式气缸及曲臂转换结构,输出力矩大,体积精小。执行机构采用全密封防水设计防护等级高。气缸体采用进口镜面气缸,无油润滑、摩擦系数小、耐腐蚀、具有超强的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑,确保传动轴不磨损。

气动球阀产品零部件材料:

执行器技术参数 阀体参数
气压 0.3MPa-0.7MPa 公称通径 DN100~300mm
输出力矩 3~10000N·M 公称压力 PN0.1~1.6MPa
任选功能 双作用、但作用零件材料 阀轴材质 304/316不锈钢
零件材料 壳体:铝合金表面阳极化处理。
端盖:铝合金表面喷塑处理。
活塞/齿条:铝合金
阀体材质 碳钢、304/316/316L不锈钢
密封O型圈 丁睛橡胶=NBR70 球体材质 碳钢、304/316/316L不锈钢
轴承垫圈/导环 塑料 阀座密封 F4、金属密封
动作时间 1-5秒 结构形式 中线偏心
环境温度 -20°~90° 温度 F4≤180℃、金属密封≤425℃
气动附件 电磁阀、电气定位器、
限位开关、气源处理三联件
(有减压器、过滤器、油雾器)
手轮机构。
适用介质 纸浆、矿浆、煤浆、水、石油、粘性流体等
特点 超宽面齿条(活塞)小齿轮传动技术、
活塞及齿轮和壳体接触面有低磨擦
材料制成的滑动轴承衬套、导向。
单作用式有保险弹簧座。1
特点 自清洁功能、防卡死、阻力小、动作稳定

气动球阀产品外形及结构尺寸:

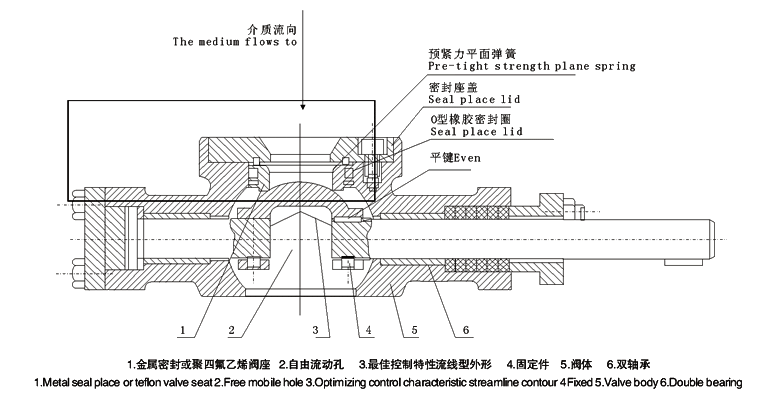

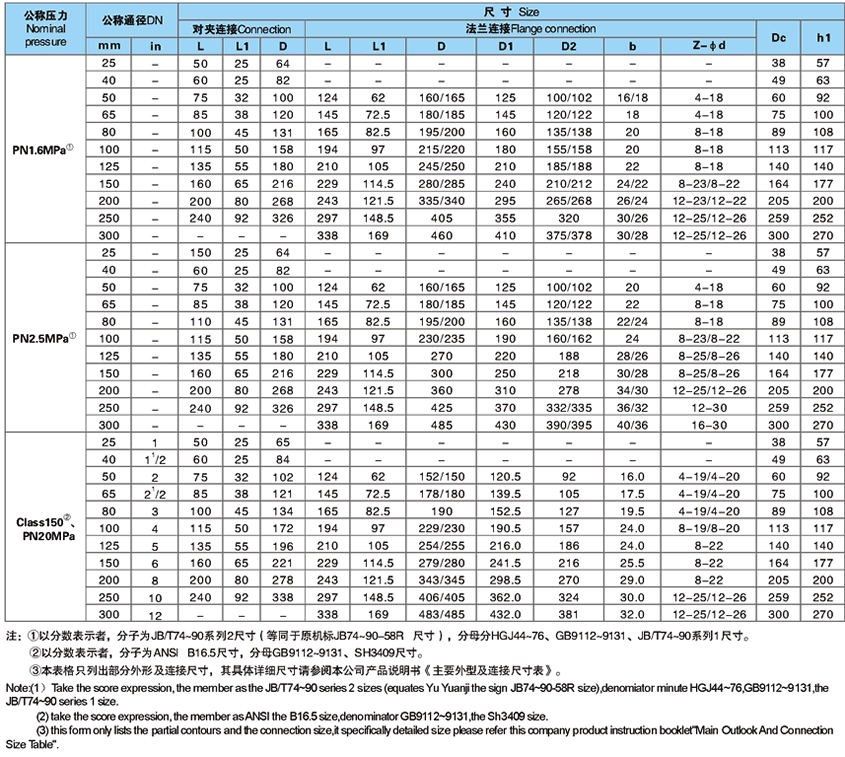

气动球阀产品外型及结构尺寸示意图:
