所属系列： 气动球阀
名    称： 气动保温球阀
型    号： BQ641F
检索关键字： BQ641F气动保温球阀，气动球阀

BQ641F气动保温球阀产品说明：

BQ641F气动保温球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。由于采用整体式结构，因而保温球阀比一般球阀何种更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。
产品特点：

1、 结构简单、体积小、重量轻。
2． 流体阻力小，其阻力系数与同长度的管段相等。
3． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
4． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
5． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。 球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。
产品零部件材料：
执行器技术参数 阀体参数
气压 0.3MPa-0.7MPa 公称通径 DN100～200mm
输出力矩 3～10000N·M 公称压力 PN0.1～1.6MPa
任选功能 双作用、但作用零件材料 阀轴材质 304/316不锈钢
零件材料 壳体：铝合金表面阳极化处理。
端盖：铝合金表面喷塑处理。
活塞/齿条：铝合金		 阀体材质 碳钢、304/316/316L不锈钢
密封O型圈 丁睛橡胶=NBR70 球体材质 碳钢、304/316/316L不锈钢
轴承垫圈/导环 塑料 阀座密封
动作时间 1-5秒 结构形式 RPTFE、PTFE、对位聚苯
环境温度 -20°～90° 温度 ≤180℃
气动附件 电磁阀、电气定位器、
限位开关、气源处理三联件
（有减压器、过滤器、油雾器）
手轮机构。		 适用介质 水
特点 超宽面齿条(活塞)小齿轮传动技术、
活塞及齿轮和壳体接触面有低磨擦
材料制成的滑动轴承衬套、导向。
单作用式有保险弹簧座。1		 特点 启闭无摩擦、上装式结构等
产品外形及结构尺寸：
公称通径（DN） L E H W 管螺纹
(mm) (in) P
20 3/4" 117 58.5 101 170 G3/4"
25 1" 127 62.5 106 170 G3/4"
40 1 1/2" 165 63.5 125 250 G3/4"
50 2" 178 68 135 250 G3/4"
80 3" 229 82 193 350 G3/4"
100 4" 254 83 265 420 G3/4"
150 6" 292 95 355 1000 G3/4"
200 8" 330 100 410 1300 G3

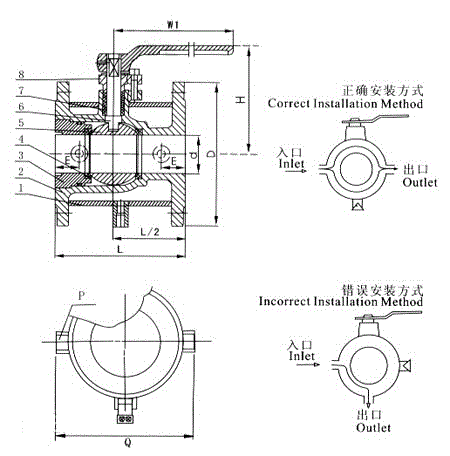

 产品外型及结构尺寸示意图：
