截止阀和闸阀的区别 闸阀与截止阀的区别
2019/8/12-截止阀和闸阀的区别 闸阀与截止阀的区别

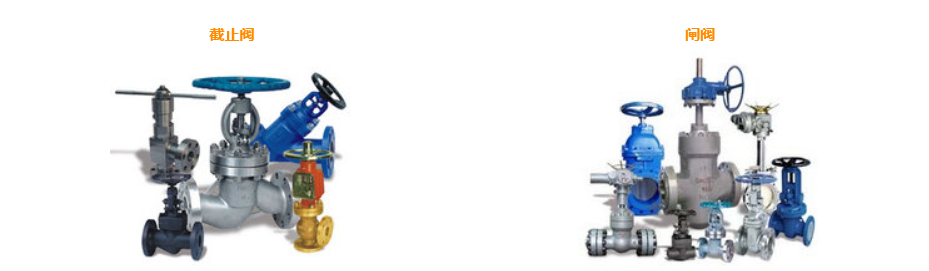

从结构上：
闸阀长度比截止阀短，高度比截止阀高，明杆闸阀安装需注意高度。这在安装空间有限的情况下选型要注意的。闸阀可依靠介质压力紧紧与密封面紧闭，从而达到不泄露的效果。当启闭时阀芯和阀座密封面始终接触并相互磨擦，因此密封面容易磨损，闸阀处于接近关闭时，管道前后压差很大，使密封面磨损更加严重。

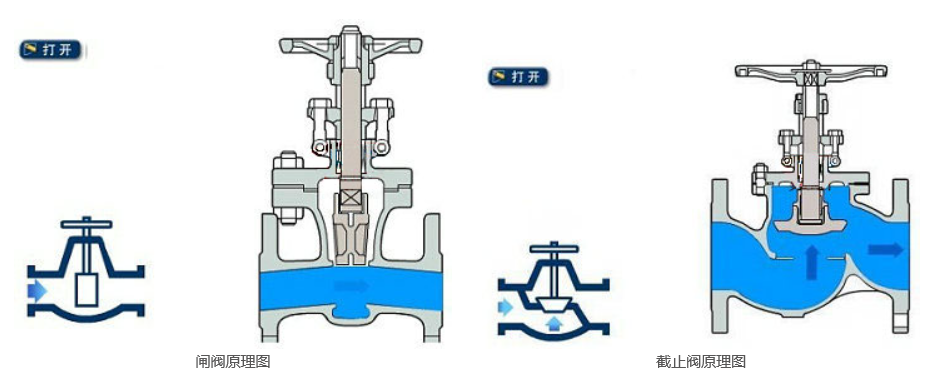

从原理上：
截止阀和闸阀在原理上的区别为，截止阀是上升阀杆式的，手轮跟着阀杆一起做旋转和上升运动。闸阀是手轮旋转，阀杆做上升运动。流量各不相同，闸阀要求全开或者全关，而截止阀则不需要。截止阀有规定进口和出口方向；闸阀没有进出口方向要求。
解释：闸阀的通流体部分也是和直管是一样的，但在管内容设了个闸板，如果把这个闸板设法提起来这个门就全开了，而截止阀流体是在阀内转了180度的弯，通常流体是从阀的一侧进和入阀后转了个90度的角向上流，流到阀体的上部后又转了个90度流出去，就在流体在阀内向上流的出口处加了个盖，这个盖盖上门就关了，把这个盖打开阀就开了。

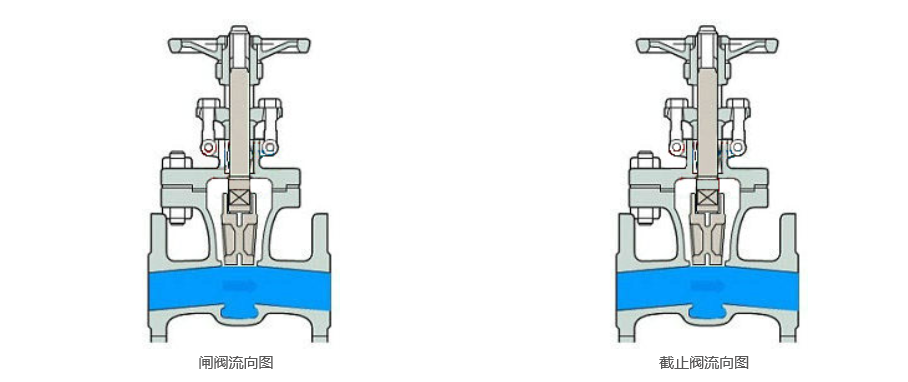

从流向上：
截止阀是低进高出，从外观看有明显的管道不在一相水平线上。闸阀流道在一个水平线上。闸阀的行程比截止阀的要大。
解释：从流阻的角度看在全开时闸阀流阻小，载止阀流阻大。普通闸阀的流动阻力系数约为0.08~0.12，开启关闭力小，介质可以两个方向流动。普通截止阀流动阻力是闸阀的3-5倍。启闭时需强制关闭才能达到密封，截止阀的阀芯是在完全关闭时才接触密封面，因而密封面的磨损很小，由于流动主力大需加执行器的截止阀应当注意转矩控制机构调整。
从安装上：
1·闸阀的流向，从两方进入效果都一样。
2·截止阀在安装时有两种方式，一种是介质可以从阀芯的下方进入，优点是当阀门关闭时盘根不受压力，可以延长盘根的使用寿命，并可以在阀前管道承压的情况下，进行更换盘根的工作；缺点是阀门的驱动转矩较大，是上方流进的1倍左右，阀杆受的轴向力大，阀杆容易弯曲。所以此方式一般只适用于小口径截止阀(DN50以下)，DN200以上的截止阀都选用介质从上方流入的方式。（电动截止阀一般是采用介质从上方进入的方式。）介质从上方进入方式的缺点正好与下方进入方式相反。
从密封面上：
截止阀的密封面是阀心的一个小梯形侧面（具体看阀心的形状），一旦阀心脱落，相当于阀门关闭（如果压差大，当然关不严，不过止逆效果还不错），闸阀是靠阀心闸板的侧面来密封，密封效果不如截止阀，阀心脱落也不会像截止阀那样相当于阀门关闭。
