截止阀型号编制说明：
截止阀又称截门阀，属于强制密封式阀门。按国产阀门型号标准来说，截止阀的型号是由阀门类型，驱动方式，连接方式，结构形式，密封材料，公称压力，阀体材料代号来表示。截止阀的型号关系着对截止阀产品的正确认识，选型的重要性，以及对工况用途安全性的保证。以下截止阀型号编制中有部分代号被省略，主要是针对现有的截止阀产品做型号说明。如定做的截止阀产品在材质、结构发生变化时，请根据阀门编制方法中进行选型，或来电详情。
截止阀型号表示方法：
截止阀附加代号：W表示波纹管、D表示低温、B表示保温；
1）截止阀类别代号：J表示截止阀；
2）截止阀传动方式：手动无代号、5伞齿轮、6气动、9电动；
3）截止阀连接方式：4法兰连接、6焊接；
4）截止阀结构形式：1直通式、2 Z型直通、3三通、4角式、5 Y型直流式、6平衡直通式、7平衡角式、8针型；
5）截止阀密封材质：F氟橡胶、H不锈钢、N尼龙塑料、Y硬质合金、M蒙乃尔合金、W阀体直接加工；
6）截止阀公称压力：16表示压力1.6mpa就是十六公斤的意思，PN1.6-32mpa、IN150LB-1500LB、5-63K；
7）截止阀阀体材料：A钛合金、C碳钢、I铬钼钢、P不锈钢304、R不锈钢316；

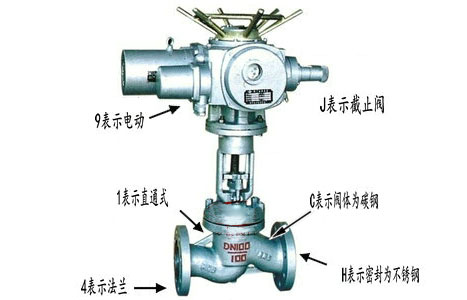

截止阀型号编制举例：
1、J：表示截止阀；
2、9：表示传动方式为电动；
3、4：连接方式为法兰连接；
4、1：结构形式为直通流道；
5、H：密封副材料为不锈钢；
6、16：表示公称压力为1.6MPa；
7、C：表示阀体材料为碳钢。
