电动套筒调节阀

销售电话:15901687301
图文传真:021-67231101
所属系列: 电动调节阀
名    称: 电动套筒调节阀
型    号: ZDLM
检索关键字: 电动套筒调节阀,电子式电动套筒调节阀,不锈钢电动套筒调节阀
  • 阀门型号:ZDLM
  • 通径规格:DN25~DN300mm
  • 结构形式:压力平衡式阀芯
  • 阀体材质:铸钢(WCB)、不锈钢(304、316、316L)
  • 公称压力:PN16、PN40、PN64
  • 适用温度:-17℃-450℃(具体见产品详情)
  • 应用范围:电力、冶金、石油、化工、轻工
  • 产品特点:允许压差大,稳定性好,工作时不易产生振动,适用性强

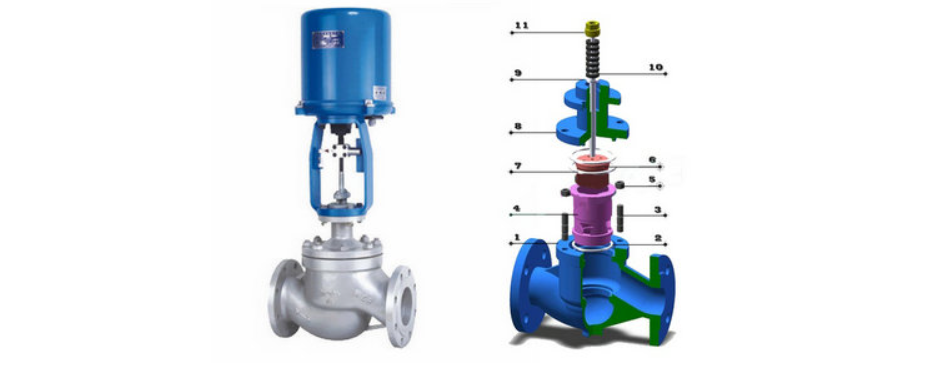

    ZDLM电子式电动套筒调节阀采用套筒导向平衡型阀芯,特别适用于阀前阀后压差较大,泄露要求不高的工作场合,且操作稳定性好,工作时不易产生振动,噪音低。电动套筒调节阀可配PSL、3810电子式电动执行器,以电源为动力,接受0~10mA或4~20mA直流信号,自动地控制调节阀开度,从而达到对压力、温度、流量、液位等工艺参数的连续调节。
    电子式电动套筒调节阀特点:
    电动套筒调节阀阀芯导向面大,可以减小流体流动引发振动,具有工作平稳、流量特性准确等特点,且噪音低,比普通的单、双座调节阀噪声降低10dB左右,适用性强,广泛地应用于电力、冶金、石油、化工、轻工等工业部门的自动控制系统。

    电子式电动套筒调节阀参数:
    阀体
    形      式 直通铸造铁球型阀
    公称通径 25. 32. 40. 50. 65. 80. 100. 125. 150. 200. 250. 300mm
    公称压力 PN16、40、64bar
    法兰标准 JB/T79.1-94、79.2-94等
    材      料 铸钢( ZG230450)、不锈钢(ZGICr18Ni9Ti、ZGICr18Ni12M02Ti)等
    上  阀  盖 标准型:-17-230℃  散热型:230-450℃  低温型:-60--196℃  波纹管密封型:-40-350℃
    阀盖形式 螺栓压紧式
    填      料 V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料

    阀内组件
    阀芯型式 压力平衡式阀芯
    流量特性 等百分比特性和线性特性
    材      料 不锈钢(1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L)、不锈钢堆司太莱合金、钛和耐腐蚀台金等。
    电动执行机构参数:
    执行机构
    型      式 381 LSA-08 381 LSA-20 381 LSB-30 381 LSB-50 381 LSC-65 381 LSC-99 381 LSC-160
    活塞直径 381 LXA-08 381 LXA-20 381 LXB-30 381 LXB-50 381 LXC-65 381 LXC-99 381 LXC一160
    输出力推(N) 800 2000 3000 5000 6500 10000 16000
    最大行程L(mm) 30 60 100
    工作速度( mm/s) 4.2 2.1 3.5 1.7 2.8 2.0 1.0
    主要技术参数 电源电压:220W50Hz输入信号:4-20mA或1-5V.DC输出信号:4-20mA.DC
    防护等级:相当IP55 隔爆标志:Exd|| BT4 手操功能:手柄
    环境温度:-25 +70℃ 环境湿度:≤95%


    声明:本文中所有文字、数据、图片均只适用于参考,阀门性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-61128612。上海惠夏阀门制造有限公司官网:www.shhxv.com
