电动对夹四氟蝶阀

销售电话:15901687301
图文传真:021-67231101
所属系列: 电动蝶阀
名    称: 电动对夹四氟蝶阀
型    号: D971F
检索关键字: D971F电动对夹四氟蝶阀,电动对夹蝶阀

D971F电动对夹四氟蝶阀产品说明:

D971F电动对夹四氟蝶阀又叫电动对夹蝶阀,具有体积小、轻便宜人、性能可靠、配套简单、流通能力大,特别是适合于介质是粘稠、含颗粒、纤维性质的场合。电动蝶阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。
D971F蝶阀产品特点:
1、阀体只需最小的安装空间,任务原理容易牢靠。
2、具有很大的流通性能,经过阀门的压力损失极小。
3、具有十分明显的经济性,尤其是较大口径的蝶阀。
4、阀体配合规范的凸面管道法兰。
5、近似等百分比的流量特性,可用于调节或开关式控制。
6、采用特殊的阀座密封合
适于介质较干净的液体和气体。
D971F电动对夹四氟蝶阀技术参数及性能:
执行器技术参数
阀体参数
电源
AC110、220、380V/DC24、220V
公称通径
DN40~500mm
输出力矩
50N·M~2000N·M
公称压力
PN1.0、1.6MPa
任选功能
开关型、触点型、开度信号、智能调节型
阀轴材质
碳钢、2cr13、304/316不锈钢
动作范围
0~90°±5°
阀体材质
球墨铸铁、 碳钢、不锈钢
动作时间
15秒/30秒/60秒
阀板材质
304/316/316L不锈钢
环境温度
-30°~60°
阀座密封
EPDM
手动操作
附带手柄操作
结构形式
中线型
限位
电气、机械二重限位
温度
EPDM≤105℃、
防护等级
IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)
适用介质
水、空气、天然气
输入信号
0-10,1-5VDC/4-20mA(智能调节型)
特点
用途广、整体造价低、流量大、流阻小

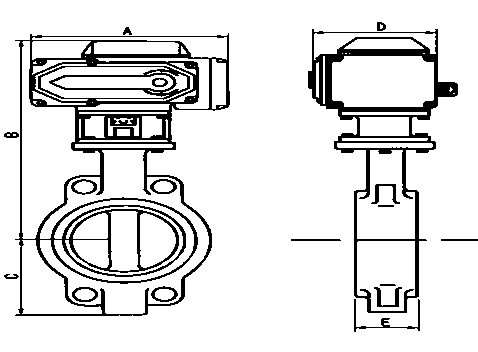

D971F电动对夹四氟蝶阀外形及连接尺寸:
公称通径DN
A
B
C
D
E
压力
1.0/1.6
1.0/1.6
1.0/1.6
1.0/1.6
1.0/1.6
40
155
349
57
104
32
50
155
353
62
104
43
65
155
362
70
104
46
80
155
368
89
104
46
100
208
392
106
115
52
125
208
407
120
115
56
150
208
446
132
115
56
200
256
489
164
127
60
250
256
514
200
127
68
300
256
568
238
127
78
350
288
629
280
164
78
400
288
662
302
164
102
450
288
693
335
164
114
500
288
729
360
164
127

D971F电动对夹四氟蝶阀订货说明:
1、电源电压:DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型:开关型、无源触点型、阀位信号反馈型,智能调节型
4、智能调节型:输入信号4-20mA,1-5V,0-10V,输出信号:4-20mA,1-5V,0-10V
D971F电动对夹四氟蝶阀注意事项:
1:请务必接对电源相序,以免阀门或执行器损坏。
2:通电时禁止手动操作。
3:户外使用时最好给电动执行器外加防护盖子,防止老化。
4:开盖后应拧紧密螺丝,防止进水或灰尘进入电动执行器内部。
5:请不要安装在易爆气体周围,如需防爆订货时请说明。
6:请确定输入电压和配线接点是否正确。
7:禁止超负荷使用电动执行器。
