所属系列： 电动球阀
名    称： 电动带管三片对焊球阀
型    号： Q961F
检索关键字： Q961F电动带接管三片式对焊球阀，电动球阀

Q961F电动带接管三片式对焊球阀产品说明：

Q961F电动带接管三片式对焊球阀阀体铸造采用国际的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松；阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。三片式球阀体积小，由三部分阀壳组成，通过四只较长螺栓从两端夹住中间阀体与阀球而成。其优点是维修拆卸时不用拆卸管路螺纹，直接拆卸四只螺栓，阀体中间部分即可取出。适用于轻工机械体积小空间窄的场合。具有体积小、配套简单、流通能力大，特别适合于介质是粘稠，含颗粒，纤维性质的场合。电动带接管三片式对焊球阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。
产品特点：
1、阀杆防爆出装置
2、防火、防静电设计
3、阀球上设计有压力平衡孔
4、双层阀杆填料与对压碟型弹片装置
5、带延长管及双活接，安装更方便快捷
技术参数及性能：
执行器技术参数
阀体参数
电源
 AC110、220、380V/DC24、220V
公称通径
 DN15～50mm
输出力矩
 50N·M～2000N·M
公称压力
 PN1.6、2.5、4.0、6.4MPa
任选功能
 开关型、触点型、开度信号、智能调节型
阀轴材质
 不锈钢
动作范围
 0～90°±5°
阀体材质
 304/316/316L不锈钢
动作时间
 15秒/30秒/60秒
球体材质
 304/316/316L不锈钢
环境温度
 -30°～60°
阀座密封
 PTFE、PPL
手动操作
 附带手柄操作
温度
 PTFE≤180℃、PPL≤350℃
限位
 电气、机械二重限位
结构型式
 对焊式、承插焊式
防护等级
 IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)
适用介质
 水、石油、酸类、粘性流体、浆料介质等
输入信号
 0-10，1-5VDC/4-20mA(智能调节型)
特点
 结构紧凑、体积小、安装简单快速

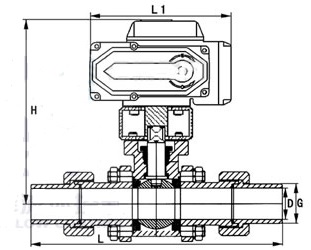

外形及连接尺寸：
公称通径DN
L
L1
H
D
G
15
180
155
142
15
21
20
195
155
152
20
26
25
210
155
213
25
31
32
225
155
225
32
38
40
260
155
235
40
46
50
300
208
265
50
60

声明：本文中所有文字、数据、图片均只适用于参考，阀门性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-61128612。上海惠夏阀门制造有限公司官网：www.shhxv.com。
