所属系列： 膜片式电磁阀
名    称： 膜片式电磁阀
型    号： KL
检索关键字： 膜片式电磁阀 电磁阀 上海阀门
产品名称：

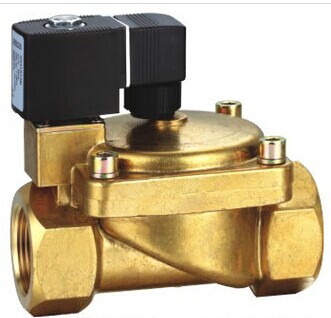

 膜片式电磁阀
产品型号： KL
产品口径： DN15-300
产品压力： 1.0-6.4MPa
产品材质： 铸钢、不锈钢、合金钢等
产品简介： 制造标准：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。上海惠夏阀门有限公司拥有全球最顶尖的生产设备和技术工程师，有能力按照各国标准以及各种行业标准生产制造优质阀门。
联系电话： 15901687301
  产品详情

膜片式电磁阀概述：

KL膜片式电磁阀用于各种常温、常压场合,适用于以水或液体、气体为介质管路的自动控制；广泛应用于环保水处理、污水处理、自来水厂、中央空调、电力、矿业、石油化工、生物制药及机械设备等行业，是自动化控制工程、项目改造及设备配套的首选产品。



膜片式电磁阀结构特点：
采用膜片式结构、对介质洁净度要求较低
阀门流量系数比普通阀提高10%
采用特殊密封结构和进口合成橡胶密封无泄漏
工作平稳噪音低、无水锤冲击、无颤抖声
液体、气体、可混合使用，更加提高电磁阀的使用范围
采用进口合成橡胶密封寿命长是同类产品的5倍以上、经受二十年长期市场考验

膜片式电磁阀技术参数：

公称通径（mm） 15 20 25 32 40 50 65 80 100 125 150 200 250 300
流量系数（Kv值） 3.2 6 9.5 12 21 30 45 70 110 190 250 580 760 920
工作介质 液体、气体、水及其他非腐蚀性流体
介质温度（℃） ≤80 ≤60
阀体材质 黄铜、不锈钢、铸铁 铸铁、不锈钢
工作压力（Mpa） 0.03～0.8 0.1～1.0 0.15～1.0
额定电压（V） AC：220V·DC：24V其余规格可作特殊订货
功率（W） 12 15 50
膜片式电磁阀安装尺寸：
公称通径DN 内螺纹连接 法兰连接
内螺纹 外形尺寸 外形尺寸 法兰尺寸
G H L H L D D1 D2 n-d b f
15 1/2″ 105 90
20 3/4″ 114 100
25 1″ 138 120 130 160 115 85 65 4-φ14 16 3
32 1-1/4″ 151 137 137 180 140 100 76 4-φ18 18 3
40 1-1/2″ 155 145 152 200 150 110 84 4-φ18 18 3
50 2″ 187 188 152 230 165 125 99 4-φ18 20 3
65 222 290 185 145 118 4-φ18 20 3
80 239 310 200 160 132 8-φ18 20 3
100 255 350 220 180 156 8-φ18 22 3
125 416 360 250 210 184 8-φ18 22 3
150 440 400 285 240 211 8-φ22 24 3
200 443 600 340 295 266 8-φ22 24 3
250 493 750 395 350 319 12-φ22 26 3
300 549 850 445 400 370 12-φ22 26 4
特殊供货：通酸碱性介质可选用ZCS-P全不锈钢电磁阀，防爆场合请选用防爆电磁阀，特殊型号标准如下。

型号

ZCS-N带止回功能

BZCS带防爆装置

ZCS-X带远程信号反馈

ZCS-K常开电磁阀

技术说明

阻止介质倒流，省去止回阀

用于易爆易燃环境，防爆等级
EXmI/IIT4dIIBT4dIIBT3

反馈电磁阀启闭状态及介质流动情况的电信号

通电关闭、断电自动打开
