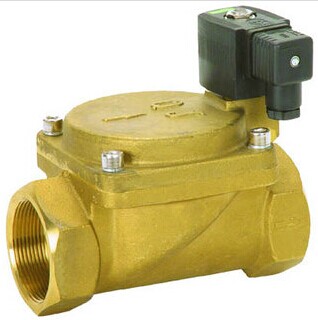

空气电磁阀

销售电话:15901687301
图文传真:021-67231101
所属系列: 空气电磁阀
名    称: 空气电磁阀
型    号: ZCS
检索关键字: 空气电磁阀 电磁阀 上海阀门
产品名称: 空气电磁阀
产品型号: ZCS
产品口径: DN15-200
产品压力: 0.6~10.0Mpa
产品材质: 铸钢、不锈钢、合金钢等
产品简介: 制造标准:中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。上海惠夏阀门有限公司拥有全球最顶尖的生产设备和技术工程师,有能力按照各国标准以及各种行业标准生产制造优质阀门。
联系电话: 15901687301
  产品详情

空气电磁阀用途:

空气电磁阀适用于以水或其它气液体为工作介质,可自动化控制或远程控制空气、水、油液体
等工作介质管路的通断。由于空气、水液电磁阀采用橡胶密封,故对工作介质的清洁度要求大大减低,
具有启闭讯速,可靠性高等特点。



空气电磁阀结构原理:
空气电磁阀为膜片式二次开阀的先导式电磁阀,其结构主要由副阀和主阀组成。根据断电时所处状态的不同,可分为常闭电磁阀和常开电磁阀。常闭电磁阀,常位时,活动铁芯封住副阀口,阀腔内压力平衡,副阀、主阀口封闭。当线圈通电,产生电磁力将活动铁芯吸上,副阀打开,主阀腔内的介质自导阀口外泄,以致主阀膜片上下产生压力差,膜片被迅速托起,主阀口开启,阀呈通路状态。当线圈断电,磁场消失,活动铁芯复位,封闭副阀口,继而副阀膜片上腔压力上升,主阀膜片压向阀座,阀又呈关闭状态。


常开电磁阀,当线圈通电时,产生磁场力,衔铁在磁力作用下下移,推动副阀阀杯下移,副阀关闭,随着主阀阀内上下压差趋向相等,主阀膜片由弹簧力及自重压向密封面,阀门关闭。当线圈断电后,磁力为零,衔铁和副阀阀杯由于弹簧作用上升,副阀打开,主阀膜片上腔内介质经副阀流走,压力下降,当压力降到一定值后,主阀由上下压差作用向上升起,主阀打开,阀门开启。
