所属系列： 耐磨球阀
名    称： 耐磨球阀
型    号： NQ347TC
检索关键字： 耐磨球阀 球阀 上海阀门

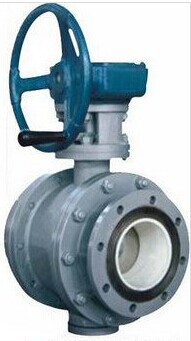

产品名称： 耐磨球阀
产品型号： NQ347TC
产品口径： DN25-300
产品压力： 0.6~6.4Mpa
产品材质： 铸钢、不锈钢、合金钢等
产品简介： 制造标准：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。上海好施阀门有限公司拥有全球最顶尖的生产设备和技术工程师，有能力按照各国标准以及各种行业标准生产制造优质阀门。
联系电话： 021-51877967
产品详情

耐磨球阀概述：
耐磨耐腐蚀球阀存在阀座密封圈与球芯接触面积大,开关不够灵敏及上下阀杆材料利用率低等相关问题,设计了新型耐磨耐腐蚀球阀.通过改进设计,克服铸造时缺陷,达到了节能、节材及环保的目的.介绍了这种球阀的技术参数、特点以及核心部件阀座密封的结构,改善了球阀的密封质量,提高了可靠性.在实际运行中得到了很好的验证,达到预期效果,具有广泛的推广价值和使用价值.

该球阀耐磨损、耐腐蚀、易启动，且具有自清洗功能，适用于输送浆体或有杂质液体的管道系统。

耐磨球阀应用范围：
1、设计、制造按GB12237-89的规定。
2、结构长度按JB1686-75的规定或按GB12221-89和用户要求。
3、法兰连接尺寸和密封型式按GB9113.3～GB9113.11-88的规定。
4、阀门的试验与检验按ZBJ16006-90的规定。


耐磨球阀详细介绍：

尺寸mm
公称
公称 通径DN
压力MPa

D
D1
D2
D3
f
f1
b
z-d
L
1.6
100
220
180
156
3
22
8-φ18
390
125
250
210
184
3
22
8-φ18
410
150
285
240
212
3
24
8-φ22
500
200
340
295
268
3
26
12-φ22
560
250
405
355
320
3
30
12-φ26
620
300
460
410
370
4
30
12-φ26
690
350
520
470
430
4
34
16-φ26
760
400
580
525
482
4
36
16-φ30
820
450 610 585 532 4 40 20-φ30 900
500
715
650
582
4
44
20-φ33
1000
2.5
 100 235 190 156 3 24 8-φ22 390
125 270 220 184 3 26 8-φ26 410
150 300 250 212 3 30 8-φ26 500
200 360 310 278 3 34 12-φ26 560
250 425 370 335 3 36 12-φ30 620
300 485 430 390 4 40 16-φ30 690
350 550 490 450 4 44 16-φ33 760
400 580 525 482 4 48 16-φ33 820
450 670 600 555 4 50 20-φ36 900
500 730 660 615 4 52 20-φ36 1000
4.0
 100 235 190 156 3 24 8-φ22 390
125 270 220 184 3 26 8-φ26 430
150 300 250 204 204 3 4.5 30 8-φ26 500
200 375 320 260 260 3 4.5 38 12-φ30 560
250 450 385 313 313 3 4.5 42 12-φ33 620
300 515 450 364 364 4 4.5 46 16-φ33 690
350 580 510 422 422 4 5 52 16-φ36 760
400 660 585 474 474 4 5 58 16-φ39 820
450 685 610 524 524 4 5 60 16-φ39 900
500 755 670 576 576 4 5 62 20-φ42 1000
6.4
 100 250 200 168 150 3.5 4.5 30 8-φ26 390
125 295 240 202 176 3.5 4.5 34 8-φ30 430
150 445 250 204 204 3 4.5 38 8-φ33 500
200 550 345 260 260 3 4.5 44 12-φ36 560
250 650 400 313 313 3 4.5 48 12-φ36 620
300 750 460 364 364 4 4.5 54 16-φ36 690
