所属系列： 闸阀系列
名    称： 手动刀型闸阀
型    号： PZ73H
检索关键字： 手动刀型闸阀 刀型闸阀 上海阀门

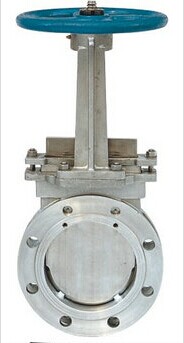

产品名称： 手动刀型闸阀
产品型号： PZ73H
产品口径： DN50-600
产品压力： 1.6～10.0MPa
产品材质： 铸钢、不锈钢等
产品简介： 制造标准：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。上海惠夏阀门有限公司拥有全球最顶尖的生产设备和技术工程师，有能力按照各国标准以及各种行业标准生产制造优质阀门。
联系电话： 15901687301
产品详情

产品介绍：
刀型闸阀又名刀闸阀，由于采用刀型闸板具有良好的剪切作用，最适宜于浆料、粉粒料、纤维等难以控制的流体，广泛应用于造纸、石化、矿山、排水、食品等行业。刀型闸阀具有多种阀座可供选择，并且可依据现场控制需求，配备电动或气动执行器，实现阀门的自动化操作。

应用范围：
刀型闸阀最适宜于浆料、粉粒料、纤维等难以控制的流体，广泛应用于造纸、石化、矿山、排水、食品等行业。

结构特点：
刀型闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，刀型闸阀只能作全开和全关，不能作调节和节流。

闸板有两个密封面，最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异，通常为50，楔式刀型闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板，以改善其工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板。

刀型闸阀关闭时，密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分刀型闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。

标准规范：
设计制造标准：
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

主要性能规范

公称压力（MPa)
壳体试验（MPa)
密封试验（MPa)
工作温度
适用介质
1.0
1.6
1.5
2.4
1.1
1.8
≤100℃
≤100℃
纸浆、污水、煤浆、灰、渣水混和物

主要零部件材质

体、盖
闸阀
阀杆
密封面
不锈钢、碳钢、灰铸铁
碳钢、不锈钢
不锈钢
橡胶、四氟、不锈钢、硬质合金

主要外形及连接尺寸(mm)

MPa
DN
L
D
D1
D2
H
N-M
D0
W(Kg)
1.0
50
43
160
125
100
330
4-M16
180
65
46
180
145
120
360
4-M16
180
80
46
195
160
135
390
4-M16
220
100
52
215
180
155
440
8-M16
220
125
56
245
210
185
510
8-M16
230
150
56
280
240
210
600
8-M20
280
200
60
335
295
265
700
8-M20
360
250
68
390
350
320
840
12-M20
360
300
78
440
400
368
960
12-M20
400
350
78
500
460
428
1110
16-M20
400
400
102
565
515
482
1250
16-M22
400
450
114
615
565
532
1380
20-M22
530
500
127
670
620
585
1530
20-M22
530
600
154
780
725
685
1800
20-M27
600
700
165
895
840
800
2150
24-M27
600
800
190
1010
950
898
2420
24-M30
680
900
203
1110
1050
1005
2680
28-M30
680
1000
216
1220
1160
1115
3100
28-M30
700
1200
254
1450
1380
1325
3450
32-M36
800
1.6
50
43
160
125
99
330
4-M16
180
65
46
185
145
120
360
4-M16
180
80
46
200
160
135
390
8-M16
220
100
52
220
180
155
440
8-M16
220
125
56
250
210
185
510
8-M16
230
150
56
285
240
210
600
8-M20
280
200
60
340
295
265
700
12-M20
360
250
68
405
355
310
840
12-M22
360
300
78
460
410
375
960
12-M22
400
350
78
520
470
435
1110
16-M22
400
400
102
580
525
485
1250
16-M27
400
450
114
640
585
545
1380
20-M27
530
500
127
715
650
609
1530
20-M30
530
600
154
840
770
720
1800
20-M36
600
700
165
910
840
788
2150
24-M36
600
800
190
1025
950
898
2420
24-M36
680
900
203
1125
1050
998
2680
28-M36
680
1000
216
1255
1170
1110
3100
28-M42
700
1200
254
1485
1390
1325
3450
