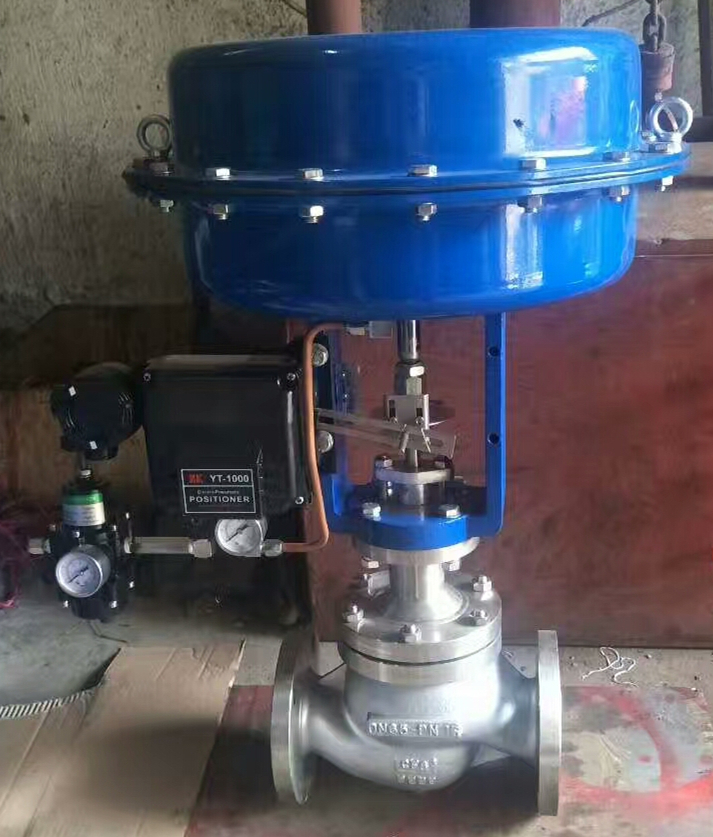

气动调节阀就是以压缩气体为动力源，以气缸为执行器，并借助于阀门定位器、转换器、电磁阀、保位阀、储气罐、气体过滤器等附件去驱动阀门，实现开关量或比例式调节，接收工业自动化控制系统的控制信号来完成调节管道介质的：流量、压力、温度、液位等各种工艺过程参数。气动调节阀的特点就是控制简单，反应快速，且本质安全，不需另外再采取防爆措施。
用途和特点
A、气动调节阀的用途与特点用途 是一种直角回转结构，它与阀门定位器配套使用，可实现比例调节; V型阀芯最适用于各种调节场合，具有额定流量系数大，可调比大，密封效果好，调节性能灵敏，体积小，可竖卧安装。适用于控制气体、蒸汽、液体等介质。
B、特点：是一种直角回转结构，由V型阀体、气动执行机构、定位器及其他附件组成;有一个近似等百比的固有流量特性;采用双轴承结构，启动扭矩小，具有极好的灵敏度和感应速度;超强的剪切能力。
C、气动活塞执行机构采用压缩空气作动力源，通过活塞的运动带动曲臂进行90度回转，达到使阀门自动启闭。它的组成部分为：调节螺栓、执行机构箱体、曲臂、气缸体、气缸轴、活塞、连杆、万向轴。
D、气动调节阀的工作原理：气动调节阀由执行机构和调节机构组成。执行机构是调节阀的推力部件，它按控制信号压力的大小产生相应的推力，推动调节机构动作。阀体是气动调节阀的调节部件，它直接与调节介质接触，调节该流体的流量。
特点总结
控制简单、反应快速、且本质安全，不需另外再采取防爆措施。气动调节阀是以压缩空气为动力，实现开关量或比例式调节，源以气缸为执行器，接收工业自动化控制系统的控制信号来完成调节管道介质的流量、压力、温度等各种工艺参数。
安装原则
（1）气动调节阀安装位置，距地面要求有一定的高度，阀的上下要留有一定空间，以便进行阀的拆装和修理。对于装有气动阀门定位器和手轮的调节阀，必须保证操作、观察和调整方便。
（2）调节阀应安装在水平管道上，并上下与管道垂直， 一般要在阀下加以支撑，保证稳固可靠。对于特殊场合下，需要调节阀水平安装在竖直的管道上时，也应将调节阀进行支撑（小口径调节阀除外）。安装时，要避免给调节阀带来附加应力）。
（3）调节阀的工作环境温度要在(－30～+ 60)，相对湿度不大于95%。
（4）调节阀前后位置应有直管段，长度不小于10倍的管道直径（10D），以避免阀的直管段太短而影响流量特性。
（5）调节阀的口径与工艺管道不相同时，应采用异径管连接。在小口径调节阀安装时，可用螺纹连接。 阀体上流体方向箭头应与流体方向一致。
（6）要设置旁通管道。目的是便于切换或手动操作， 可在不停车情况下对调节阀进行检修。
（7）调节阀在安装前要彻底清除管道内的异物，如污垢、焊渣等。
使用注意事项
1、 本阀应存放在干燥的室内，通路两端必须堵塞。不准堆置存放
2、 长期存放的调节阀应定期检查，清除污垢，在各运动部分及加工面上应涂以防锈油，防止生锈。
3、 本阀应安装在水平管道上，必修垂直安装。阀杆向上。
4、 必修按图示箭头所指示介质流动方向进行安装。

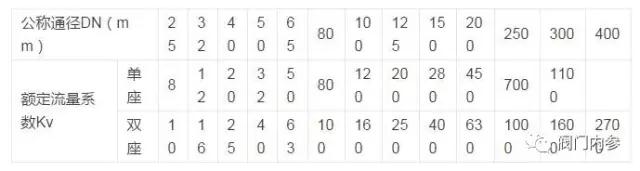

基本连接尺寸
