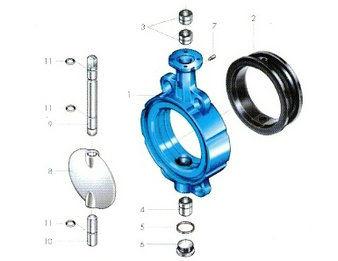

蝶阀的优缺点及结构图
2019/8/16-蝶阀的优缺点及结构图
蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节。蝶阀全开到全关通常是小于900， 蝶阀和蝶杆本身没有自锁有力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。采用蜗轮减速器，不仅可以使碟板具有自锁能力，使碟板停止在任意位置，还能改善阀门的操作性能。
工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道。
（一）蝶阀的优点：
1，启闭方便迅速、省力、流体阻力小，可以经常操作。
|
2，结构简单，体积小，重量轻。
3，可以运送泥浆，在管道口积存液体最少。
4，低压下，可以实现良好的密封。
5，调节性能好。
（二）蝶阀的缺点：
1，使用压力和工作温度范围小。
2，密封性较差。
（三）蝶阀的安装与维护：
1、在安装时，阀瓣要停在关闭的位置上。
2、开启位置应按蝶板的旋转角度来确定。
3、带有旁通阀的蝶阀，开启前应先打开旁通阀。
4、应按制造厂的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础。
|
