法兰伸缩蝶阀应用|优缺点|安装说明

2019/8/16-法兰伸缩蝶阀应用|优缺点|安装说明
法兰伸缩蝶阀应用:
法兰伸缩蝶阀的蝶板安装于管道的直径方向。在伸缩蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则程全开状态。适用温度≤80℃,用于石油、化工食品医药轻纺、造纸、电力、给排水、气体管路上,作调节流量和截流介质的作用,具有补偿管道热胀冷缩的功能。
法兰伸缩蝶阀优缺点:
法兰可伸缩的蝶阀(结构长度可在一定范围内伸缩),既为阀门的拆装带来便利,又能缓解管路应力,保护阀门,同时也浓缩了蝶阀加伸缩器的安装方式,空间更为紧凑。通常情况,此类阀无需特别的维护,仅需定期观察其伸缩部份有无存在渗漏及拉脱等现象。法兰伸缩蝶阀在投入初期成本较法兰蝶阀加伸缩器的安装方式低,但考虑日后的维护成本,反而得不偿失。
如蝶阀的密封部位损坏而无法更换密封圈需报废蝶阀时,则连伸缩部份一起报废,损失较大。如蝶阀的密封部份需要维护时,仅靠压缩伸缩部分是无法实现阀门免拆在线维修的,而蝶阀加伸缩器的安装方式则具有极大的优势,只需拆出伸缩器,即有人工的检修空间,实现阀门的免拆维护(蝶阀重,伸缩器轻,拆伸缩器劳动强度低)。
法兰伸缩蝶阀安装注意事项:
1、管道施工现场严禁随意拆卸解体伸缩法兰蝶阀蝶阀;严禁在现场随意反复拉长压短伸缩蝶阀。
2、要求伸缩阀两端管道必须同心,管道上的两法兰面要求平行;
3、法兰固定螺栓应对称紧固,请勿单边强行紧固法兰固定螺栓;
4、伸缩管安装在阀门后;
5、伸缩阀伸缩部分不得安装在管道拐角处或管道末端。
6、伸缩法兰蝶阀在安装前必须平放,切勿随意磕碰;
7、伸缩法兰蝶阀出厂时结构长度为最小长度,安装时,拉至安装长度 (即设计长度);
8、当管道间长度超过伸缩蝶阀安装长度时,请调整管道间隔,切勿强行拉行伸缩阀,以免损坏伸缩阀;

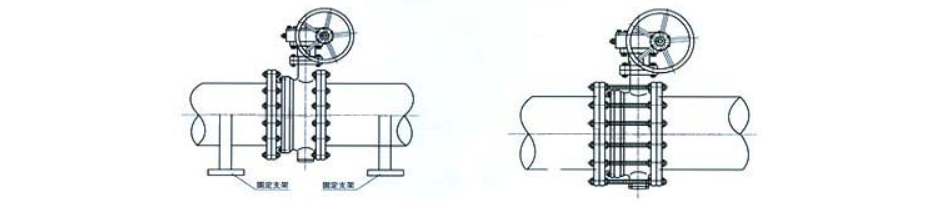

9、伸缩法兰蝶阀蝶阀可在任意位置安装,做温度补偿用时,在管道安装完成后,需沿管道轴线方向两端加支架,防止伸缩阀伸缩管拉出,支架的支承力按下列公式计算,运行时严禁将支架卸掉;
10、伸缩法兰蝶阀不做温度补偿同时,只做安装更换、维修阀门方便用时,可用通螺栓限位,对称夹紧伸缩法兰蝶阀以防止伸缩管拉出,损坏伸缩蝶阀及管道装置或建筑物。螺栓直径可按照法兰螺栓直径,其螺栓强度和承受试验压力及管道拉力,按上式公式进行计算,运行时限位螺栓严禁卸掉(螺栓另配) 。
