蝶阀型号编制表示方法

2019/8/10-蝶阀型号编制表示方法

蝶阀型号编制说明：
工业管道蝶阀的种类及规格不计其数，对于蝶阀附加条件的增加、连接方式的不同、传动方式的升级、结构形式的改变以及耐温耐压耐腐对材质的要求提高，为方便用户在工业中对蝶阀的正确选型及蝶阀采购时有更多的认知。纵威阀门为此提供最新蝶阀型号编制说明，希望能够对广大用户有所帮助。

蝶阀型号表示方法：

蝶阀附加代号：BD保温蝶阀、SD伸缩蝶阀、TLD脱硫蝶阀、DH止回蝶阀、DKS快速蝶阀、FDBD方形百叶蝶阀；

蝶阀编制代号：D表示蝶阀；

传动形式代号：手动（省略）、3表示涡轮传动、6表示气动传动、7表示液动、9表示电动；

连接方式代号：4法兰式、6焊接、7对夹式；

结构形式代号：1表示中线型、2表示双偏心、3表示三偏心、4表示变偏心、5表示单偏心；

密封材料代号：H不锈钢、X橡胶、F聚四氟乙烯、FX复合橡胶、M蒙乃尔合金、Y硬质合金、W阀体直接加工；

压力等级代号：10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是国内压力的代号，MPA是压力的单位，一公斤等于0.1Mpa；Class150LB=1.6mpa、300LB=2.5-4.0mpa、Class是美制美标代号，LB是美标磅级单位。

壳体材质代号：C铸钢、P不锈钢304、R不锈钢316、AL特种合金钢、Z铸铁、Q球墨铸铁、N尼龙。

以上为常见的蝶阀相关代号，因工况特殊需定做的产品，可根据设计方案进行选型。

蝶阀型号编制举例说明：

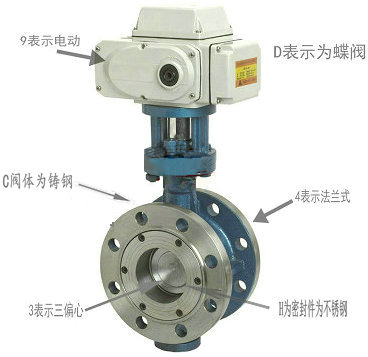

D943H-16C电动三偏心球阀

D：表示蝶阀；
9：表示传动方式为电动；
4：连接方式为法兰连接；
3：结构形式为三偏心；
H：密封副材料为不锈钢；
16：表示公称压力为1.6MPa；
C：表示阀体材料为铸钢。
