气动球阀原理|结构 气动球阀工作原理
2019/8/10-气动球阀原理|结构 气动球阀工作原理

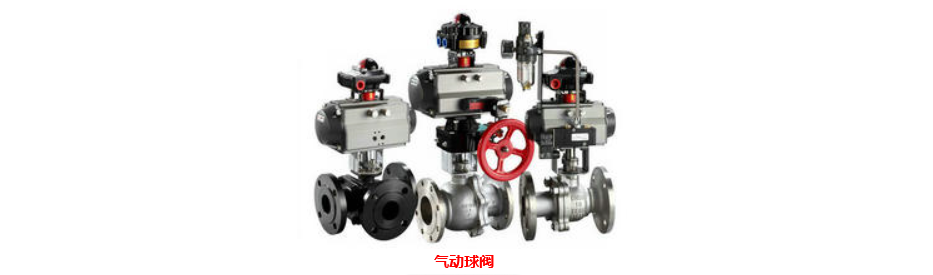

气动球阀是由气动执行器和球阀组合而成，替代人工的操作，不仅节省了大量的人力物力，而且可同时对多台球阀进行控制。气动球阀的执行器工作带动阀体能快速的启闭，速度可达到秒内切断的效果。气动执行器的执行速度相对较快，最快的开关速度0.05秒/次，所以通常也叫气动快速切断球阀。气动球阀的气动执行机构主要分为单作用、双作用两种，在气动头上配备附件如：三联件、定位器、限位开关等，可作为节流调节流量使用。同时加配控制箱，就可在远距离的控制室内进行开关控制。
气动球阀工作原理：
气动球阀只需要通过压缩空气进入气动执行器，气源带动球芯旋转0-90度的操作和很小的转动力矩就能控制球阀的开关，可根据工况需求装配阀门定位器，从而控制球阀球芯的开度来对介质流量进行调节。球体绕阀体中心线作旋转来达到开启，有圆形通孔或通道通过其轴线。当球心旋转到90°时阀门处于紧闭状态，当执行器工作时，只需很小的转动力矩就能将阀门关紧严密，从而可达到快速截断切断的原理。
气动球阀结构分类：

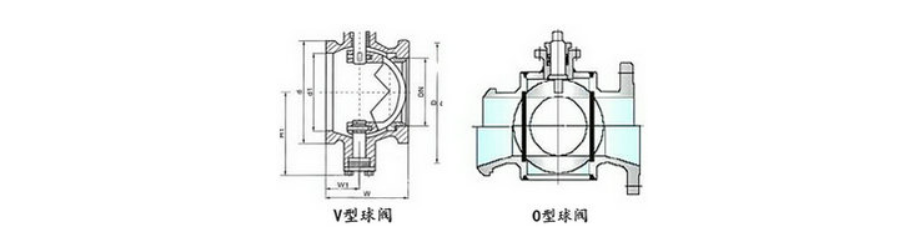

气动球阀根据结构区别可分为开关型气动球阀和调节型气动球阀，开关式只有开启和关闭两个动作，而调节式则可以控制流量大小！
1.开关型气动球阀的阀芯一般为O型球芯，O型球阀阀芯为浮动式精密铸件，流道口与管道口径相同，主要是作为截断开关使用。
2.调节型气动球阀的阀芯为V型球芯，采用固定式结构，球芯上带有V型切口，在执行器上加装定位器可实现对含纤维、颗粒状介质比例调节。
声明：本文中所有文字、数据、图片均只适用于参考，阀门性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-61128612。上海惠夏阀门制造有限公司官网：www.shhxv.com。
