电动执行器故障分析
2019/8/9-电动执行器故障分析
以MD系列电动执行机构的整体式比例调节型为例。
位置传感器部分
（1）电动执行机构接受控制系统发出的开、关信号后，电机能正常转动，但没有阀位反馈。其可能原因是：
1）位置传感器的电位器与行程控制机构不能同轴旋转，需检查连接部分是否损坏；
2）电位器损坏或性能变坏，阻值不随转动而发生变化；
3）位置传感器的电位器及放大板间连接导线是否正常；

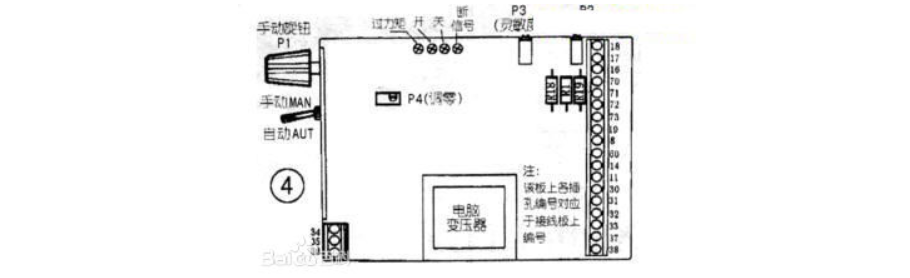

4）PM放大板是否损坏，有无反馈信号送出。
（2）电动执行机构接受控制系统发出的开、关信号后，电机能正常转动，但阀位反馈始终为一固定值，不随阀门的开、关而变化，其可能原因是：
1）导电塑料电位器的阻值为一恒值，不随转动而变，检修更换电位器；
2）放大板中有关部分异常，检查处理。
执行器
（1）执行机构接收控制系统发出的开关信号后，电机不转并有嗡嗡声。其原因可能是：
1）减速器的行星齿轮部分卡涩、损坏或变形；
2）减速器的斜齿轮传动部分变形或过度磨损或损坏；
3）减速器的涡轮涡杆或丝杆螺母传动部分变形损坏、卡涩等；4）整体机械部分配合不好，不灵活，需调整加油。

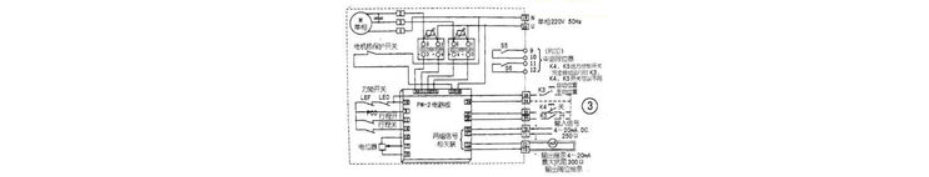

电气部分故障
1）电动执行机构接受控制系统发出的开、关信号后，电机不转，也无嗡嗡声。可能原因是：没有交流电源或
电源不能加到执行机构的电机部分或位置定位器部分；PM放大板工作不正常，不能发出对应的控制信号；固态继电器部分损坏，不能将放大板送来的弱信号转变成电机需要的强电信号；电机热保护开关损坏；力矩限制开关损坏；行程限制开关损坏；手动/自动开关位置选错或开关损坏；电机损坏。
2）电动执行机构接受控制系统发出的开、关信号后，电机不转，有嗡嗡声。其可能原因是：电机的启动电容损坏；电机线圈匝间轻微短路；电源电压不够。
3）电动执行机构接受控制系统发出的开、关信号后，电机抖动，并伴有咯咯声，其原因可能是：PM放大板的输出信号不足不能使固态继电器完全导通，造成电机的加载电压不足；固态继电器性能变坏，造成其输出端未完全导通。
